《2025年同步练习册山东科学技术出版社九年级物理上册教科版》

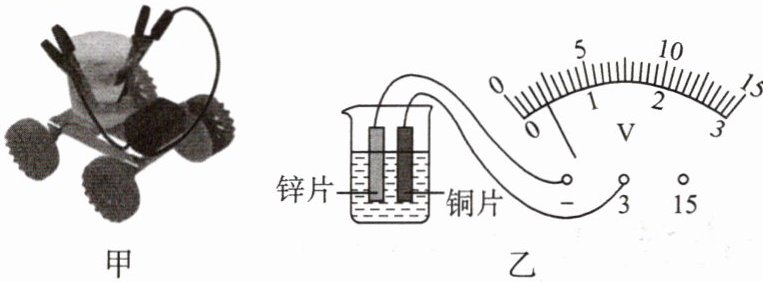

9. 图甲是小明在学校科技实践活动中自制的盐水动力车,主要是由盐水电池和一个小电动机组装而成的。图乙是他在测量自制盐水电池的电压。下列说法错误的是(D)

A.铜片是盐水电池的正极
B.盐水电池电压为0.4 V
C.此盐水电池是将化学能转化为电能
D.图中电压表指针偏转时,电路处于短路状态

答案： D

10. 有0～3 V和0～15 V两个测量范围的电压表,在某次测量中选择0～3 V测量范围接入电路,从0～15 V测量范围的刻度盘上发现指针正好指在7.5 V的刻度线上,则测得实际电压的大小为(B)
A.1 V
B.1.5 V
C.2 V
D.2.5 V

答案： B

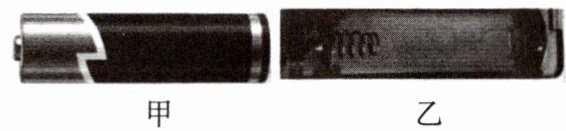

1. 图甲是我们生活中经常需要更换的电池,该电池的电压是1.5V,图乙是普通电池盒,我们安装电池时,电池平底的一端是电池的负极,应安装在电池盒的左端。

答案： 1.5　负　左

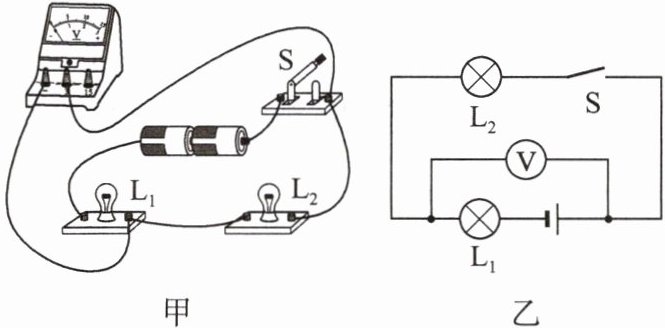

2. 在如图甲所示的电路中,开关闭合后,电压表测量的是L₂两端的电压；如图乙所示,当开关闭合时,电压表测量的是L₂两端的电压；当开关断开时,电压表测量的是电源两端的电压。

答案： L₂　L₂　电源

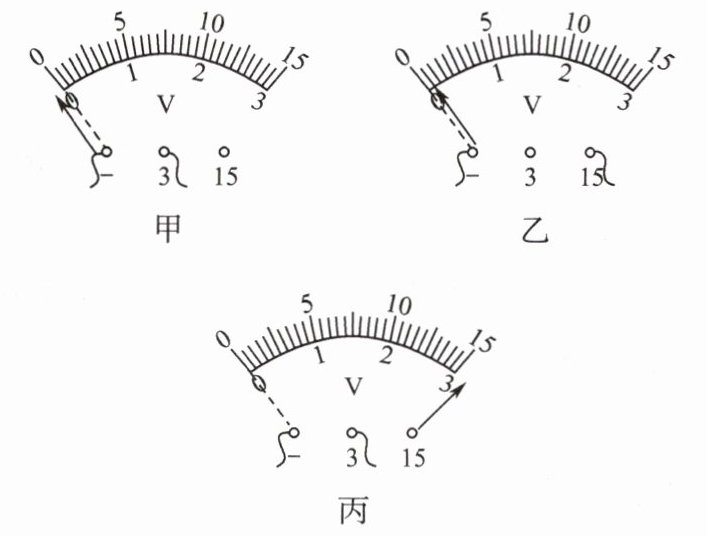

3. 用电压表测量电压时,试触过程中电压表指针偏转情况如图所示,请指出电压表在使用时出现的错误。

甲：电压表的正、负接线柱接反了；
乙：电压表所选的测量范围过大；
丙：电压表所选的测量范围过小。

答案： 电压表的正、负接线柱接反了　　电压表所选的测量范围过大　电压表所选的测量范围过小

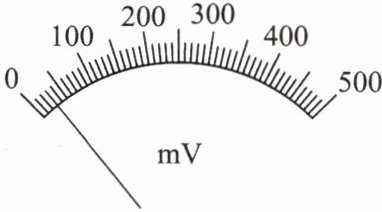

4. 某同学参观物理仪器室时看到一个表盘标有mV的仪表,如图所示。它是测量电压(填物理量名称)的仪表,分度值是10mV,使用时,该表应与被测部分并联。

答案： 电压　10mV　并

5. 如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联,电压表测量小灯泡$L_2$两端电压,导线不能交叉。

答案：
如图所示:
