3. “回答问题正确”显示器：只有选择正确答案时,小灯泡才亮,回答错误时小灯泡不亮。

答案： 正确　回答错误

4. 病房呼叫电路：如果在值班室,当病人呼叫时,不仅有灯光显示,还需有铃声呼叫。

答案： 灯光　铃声

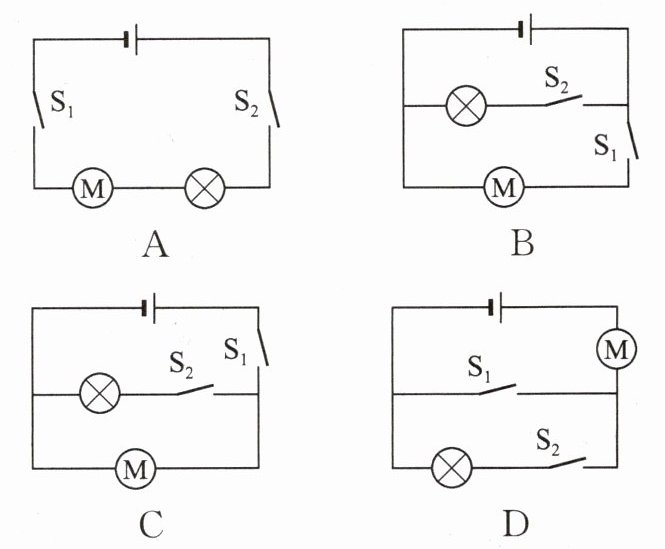

例 有一种电动玩具鱼的内部电路主要由电源、小型电动机和小灯泡构成。白天开关$S_1$闭合、$S_2$断开时,只有电动机工作,玩具鱼将会游动；晚上开关$S_1和S_2$都闭合时,电动机和灯泡都工作,玩具鱼既游动又发光；不玩时,只需将$S_1$断开。下列电路设计符合这种要求的是(C)

A.
B.
C.
D.解析：并联电路中各用电器可以单独工作,互不影响,支路开关控制该支路上的用电器,干路开关控制整个电路中的用电器。由题意可知,电动机和灯泡可以独立工作,因此电动机和灯泡并联；不玩时,只需要将$S_1$断开,由此可知,$S_1$在干路上,C正确。
答案：C

答案： C

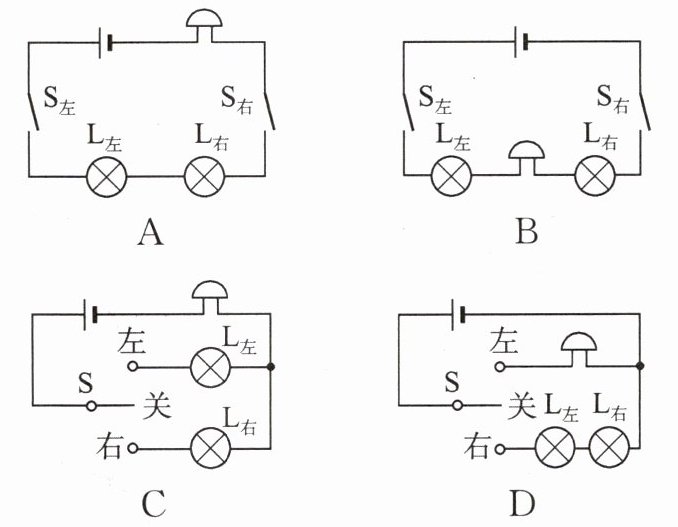

1. 电动车上装有转向灯和蜂鸣器,开关拨至“左”,则左转向灯亮、蜂鸣器响；开关拨至“右”,则右转向灯亮、蜂鸣器响,左、右转向灯不能同时亮,下列电路图设计符合上述要求的是(C)


A.
B.
C.
D.

答案： C

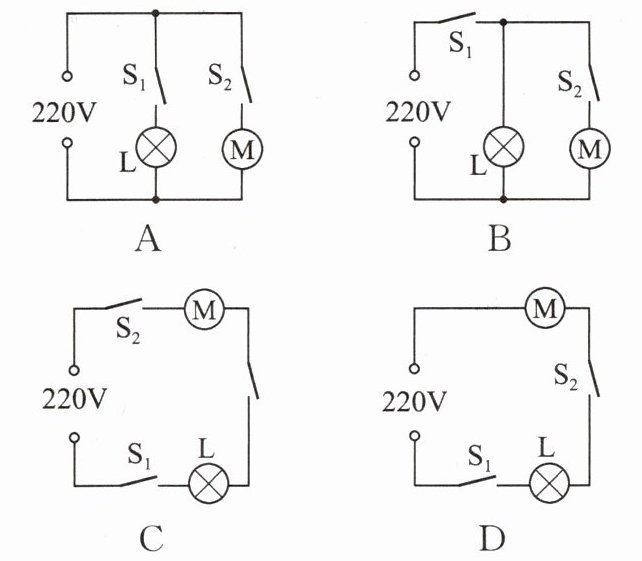

2. 电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路符合上述特点的是(A)

A.
B.
C.
D.

答案： A

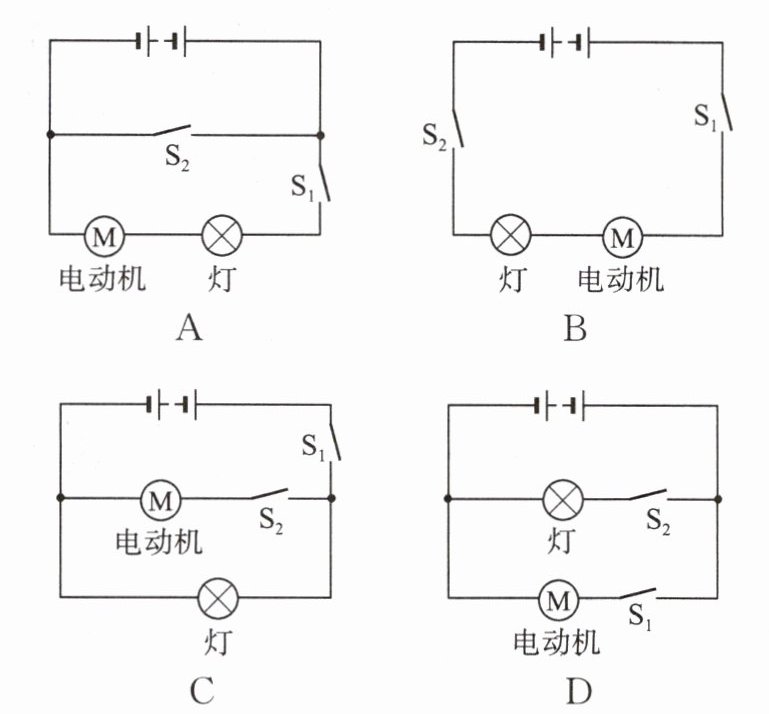

3. 如图是新一代代步工具电动独轮车,依靠电力驱动,低碳环保。当电源开关$S_1$闭合时,指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关$S_2$自动闭合,电动机才能启动,独轮车开始运动。下列电路设计符合上述要求的是(C)


A.
B.
C.
D.

答案： C
