《2025年伴你学江苏九年级物理上册苏科版》

1. 如果要使右图中的两个灯泡同时亮起来,应当怎样连接？请用笔画线表示导线连接实物图。

答案：

2. 看教科书图 13 - 13 和图 13 - 14 两种不同的连接方式,并将有关的电路图画出来。

答案： 答案略

3. (1)电路连接的基本方式有哪两种？串联和并联。
(2)各用电器逐个顺次连接起来的电路叫作串联电路。
(3)各用电器并列地连接起来的电路叫作并联电路。
(4)并联电路的干路和支路分别指哪部分电路？
干路是电源两极到两个分支点之间的部分电路，支路是两个分支点之间的各条电路。

答案：
(1)串联；并联
(2)各用电器逐个顺次连接起来的电路
(3)各用电器并列地连接起来的电路
(4)干路是电源两极到两个分支点之间的部分电路，支路是两个分支点之间的各条电路。

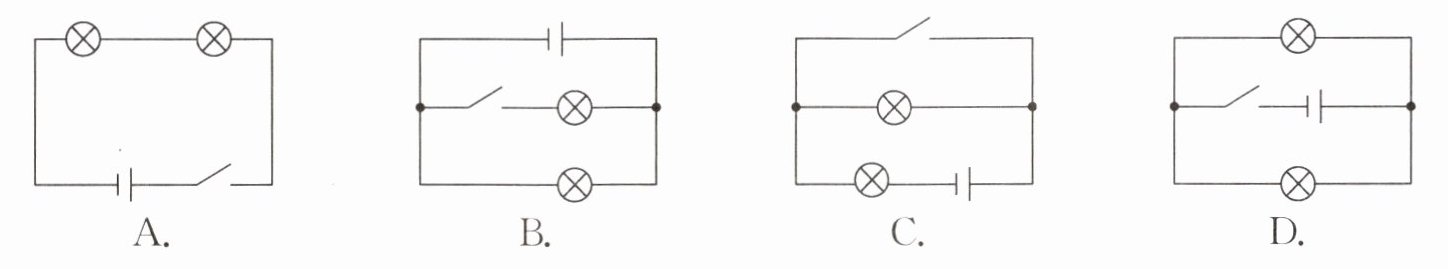

1. 下列四个电路中属于并联电路的有(BD)

答案： BD

2. 在虚线框内画出与下面的实物图对应的电路图,并在实物图上用彩色笔描出电路的干路部分。

答案： 电路图描述：
```
电源正极 ──── 开关S ────┬──── 灯泡L₁ ────┬──── 电源负极
│ │
└──── 灯泡L₂ ────┘
```
干路部分描述：
干路由以下部分组成：
1. 电源正极到开关S的导线
2. 开关S
3. 开关S到电流分支点的导线
4. 电流汇合点到电源负极的导线
电路连接方式：
该电路为并联电路，开关S位于干路，控制整个电路的通断；灯泡L₁和L₂分别位于两条支路上。

1. 如果在电路中去掉一个灯泡是否会影响其他灯泡的工作？
(1)请你连接好串联电路,闭合开关,两个灯泡都发光。此时取下一个正在发光的灯泡,另一个灯泡熄灭。结论：串联电路中,各用电器相互影响。
(2)请你连接好并联电路,闭合开关,两个灯泡都发光。此时取下一个正在发光的灯泡,另一个灯泡仍然发光。结论：并联电路中,各用电器互不影响。

答案：
(1)熄灭；相互影响。
(2)仍然发光；互不影响。
