《2025年新课程问题解决导学方案八年级物理上册人教版》

21. 小强在做“探究凸透镜成像规律”的实验,当光屏上得到发光物体清晰的像时,他不小心将手指尖触摸到了凸透镜上,光屏上不会(填“会”或“不会”)有他指尖的像；这时光屏上所成的像会变暗(填“变亮”“变暗”或“亮度不变”)。

答案： 不会　变暗

22. 请根据凹透镜对光线的作用完成光路。

答案：
如图所示:

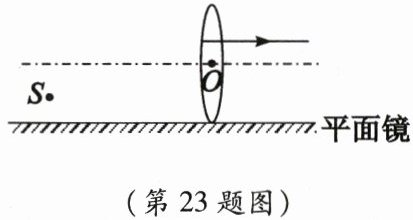

23. 如图所示,从S点发出的一条光线经平面镜反射后,再经凸透镜折射,折射光线平行于主光轴射出。请画出从S点发出的入射光线。

答案：
如图所示:

24. (1)根据图甲中的入射光线作出相应的折射光线。

(2)如图乙所示,光线的传播方向发生了改变,请在方框中画出合适的光学元件。

答案：

(1)如图所示:
(2)图略(凸透镜、凹透镜、平面镜均可,但要位置合适)
