《2025年新课程问题解决导学方案八年级物理上册人教版》

10. 为了避免汽车在高速行驶时驾驶员低头观看仪表信息造成事故,人们发明了如图甲所示的抬头显示器(简称HUD),如图乙所示是HUD利用平面镜成像的原理示意图,将水平显示器上的重要行车数据通过挡风玻璃呈现在正前方,驾驶员透过挡风玻璃往前方观看的时候,能够将车外的景象与竖直呈现的行车数据融合在一起。下列说法不正确的是(C)

A.挡风玻璃上所成的像是虚像
B.挡风玻璃上所成的像是由于光的反射形成的
C.司机在挡风玻璃上看到的数字6,在显示器屏幕上应该是9
D.司机前面的挡风玻璃与水平面的夹角应为45°

答案： C

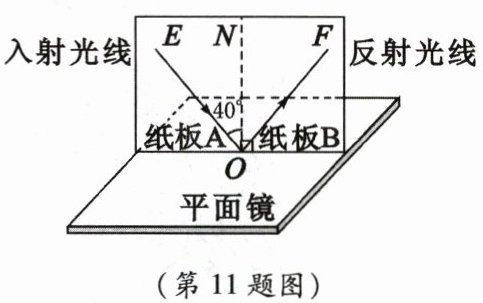

11. 为了探究光反射时的规律,小梦进行了如图所示的实验。

(1)请在图中标出反射角的度数。
(2)小梦想探究反射光线与入射光线是否在同一平面内,她应如何操作？
(3)为了探究反射角与入射角之间的关系,实验时应进行的操作是(D)
A. 沿ON前后转动纸板A
B. 沿ON前后转动纸板B
C. 改变光线OF与ON的夹角
D. 改变光线EO与ON的夹角
(4)如果让光线逆着OF的方向射向平面镜,会发现反射光线沿着OE方向射出,这表明了什么？
-

答案：
(1)反射角的度数为40°(图略)
(2)保持纸板A不动，将纸板B向后或向前偏折，观察纸板B上是否还有反射光线。
(3)D
(4)反射时，光路是可逆的。
