《2025年名师面对面学科素养评价八年级科学上册浙教版》

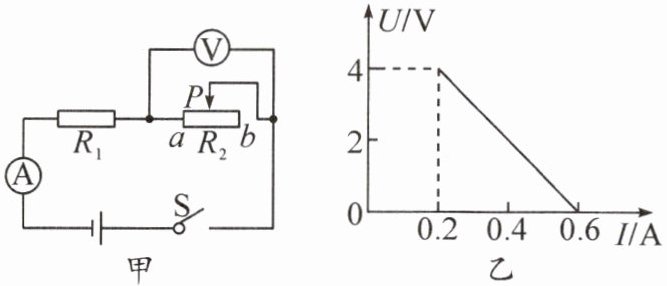

练习3如图甲所示的电路图中,电源电压保持不变$,R_1= 10Ω,R_2$为滑动变阻器。闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图乙所示,则电源电压为6V;滑动变阻器的最大电阻为20$Ω;R_2$滑片滑到中点时,电流表的示数为0.3A。

答案： 6　20　0.3

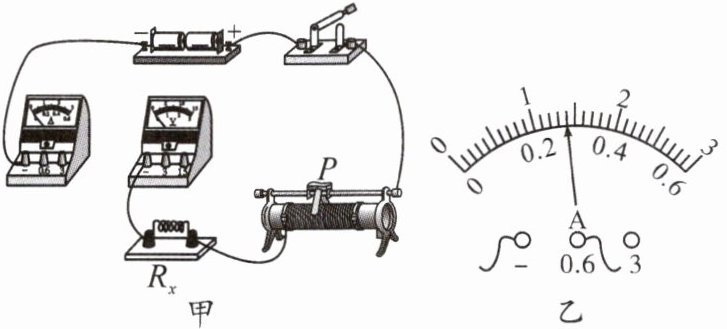

【例4】在“用电压表和电流表测电阻”实验中,实验电路如图甲所示,Rₓ是未知阻值的定值电阻,预估阻值为10Ω。
(1)请你用笔画线代替导线将图甲所示的实物电路连接完整。
(2)闭合开关前,应将滑动变阻器的滑片P移到最______端,以避免闭合开关时电路中的电流______(填“过大”或“过小”)损坏电路元件。
(3)闭合开关后,发现电流表无示数,电压表有示数且示数接近3V,则电路故障可能是______(填字母)。
A.滑动变阻器短路
B.滑动变阻器断路
C.Rₓ短路
D.Rₓ断路
(4)排除故障后,继续完成实验。某次实验过程中,电流表示数如图乙所示,则此时电路中的电流为______A。实验时应多测几组数据,目的是______。

答案：

(1) 　
(2)右　过大　
(3)D
(4)0.28　求平均值，减小误差

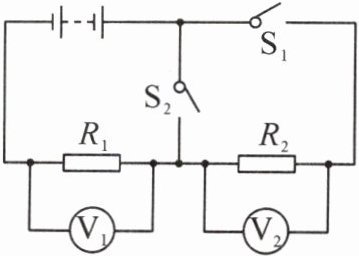

练习4右下图为小金设计的电烤箱模拟电路,已知电源电压为3V,并保持不变,定值电阻$R_1$的阻值为5Ω,只闭合开关$S_1$时,电压表$V_1$示数为1V。求:
(1)此时通过电阻$R_1$的电流。
(2)定值电阻$R_2$的阻值。
$(3)S_1、$$S_2$同时闭合时,电路中的电流。

答案： 解:
(1)只闭合开关$S_{1}$时,电压表$V_{1}$示数为1 V,根据欧姆定律可知此时通过电阻$R_{1}$的电流$I=\frac {U_{1}}{R_{1}}=\frac {1V}{5\Omega }=0.2A$。 （2)只闭合开关$S_{1}$时,$R_{1}$、$R_{2}$串联,电压表$V_{1}$和$V_{2}$分别测量电阻$R_{1}$、$R_{2}$两端的电压。根据串联电路的电压特点可知定值电阻$R_{2}$两端的电压为$U_{2}=U-U_{1}=3V-1V=2V$,因为串联电路中各处电流相等,所以根据欧姆定律可得定值电阻$R_{2}$的阻值$R_{2}=\frac {U_{2}}{I}=\frac {2V}{0.2A}=10\Omega $。 （3)$S_{1}$、$S_{2}$同时闭合时,$R_{2}$被短路,电路为$R_{1}$的简单电路,电压表$V_{1}$测量电阻$R_{1}$两端的电压,根据欧姆定律可知电路中的电流$I'=\frac {U}{R_{1}}=\frac {3V}{5\Omega }=0.6A$。
