《2025年名师面对面学科素养评价八年级科学上册浙教版》

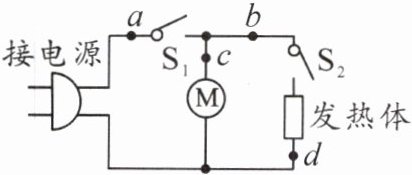

5.右图是某取暖器的工作电路图。为了安全起见,取暖器一般都要安装一个跌倒开关S,当取暖器倾倒时整个电路断开。则跌倒开关S应安装在(A)
A.a处
B.b处
C.c处
D.d处

答案： A

6.电动自行车的简化电路如图所示,其中电源为蓄电池,M为电动机,L为电灯,R为喇叭,则当只接通S和$S_3$时,只有电动机工作。电动机、电灯和喇叭三个用电器能(填“能”或“不能”)独立工作。

答案： 电动机　能

7.如图所示,要使灯$L_1、$$L_2$组成串联电路,应闭合开关S₂；要使灯$L_1、$$L_2$组成并联电路,应闭合开关S₁、S₃；如果只闭合$S_1$和$S_2,$电路中能亮的灯是L₂(填$“L_1”“L_2”$或$“L_1、$$L_2”)；$同时闭合S₁、S₂、S₃是绝对不允许的。

答案： S₂　S₁、S₃　L₂　S₁、S₂、S₃

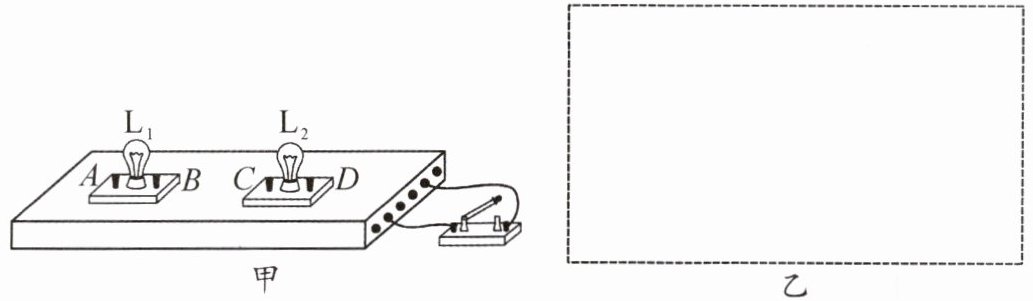

8.科学探究实践课上,同学们拿到了如图甲所示的暗箱电路盒。在盒的表面只看到两只灯泡和一只开关(导线的连接情况隐藏在箱内)。操作发现：闭合开关,两灯泡都亮；断开开关,两灯泡都熄灭。
(1)箱内除了导线,一定还有的电路元件是______。
(2)请你用所学知识,在图乙所示的虚线框内画出两灯可能的电路图。

(3)若不用其他实验器材或只外加一根导线进行探究实践,判断出电路盒上两只灯泡是串联还是并联。请你写出操作步骤和可能出现的实验结果。______

答案：

(1)电源　

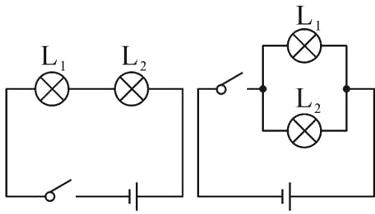

(2) 　
(3)将一灯泡拧下，再闭合开关，发现另一灯泡仍亮，说明两灯互不影响，则两灯是并联的，且开关在干路上;另一个灯不发光，说明是串联
