《2025年名师面对面学科素养评价八年级科学上册浙教版》

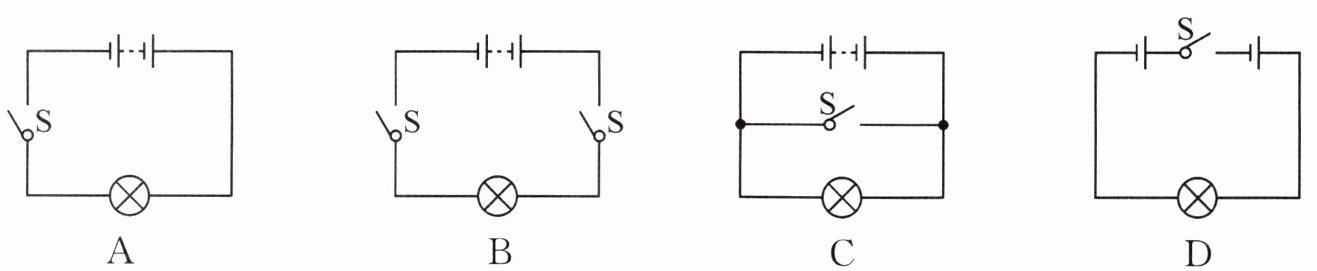

1.右图是壁挂式拿起即亮手电筒的结构示意图,手电筒插入基座不亮,拔离即亮,塑料片起到了开关的作用。该手电筒的工作电路图是(D)


A.电源、开关S(断开)、灯泡串联
B.电源、两个开关S(均断开)、灯泡串联
C.电源、开关S(闭合)与灯泡并联
D.电源、开关S(闭合)、灯泡串联

答案： D

2.右下图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断(B)

A.红灯、黄灯、绿灯是串联的
B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联

答案： B

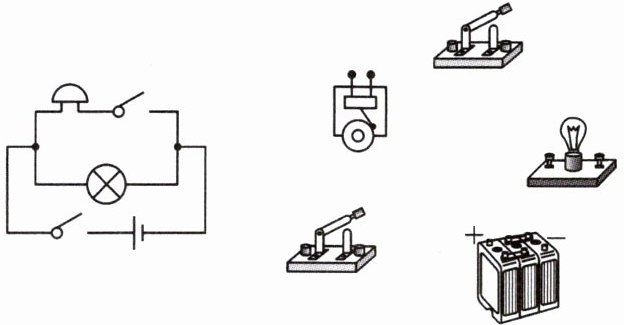

3.依据电路图,将图中各元件连接起来。

答案：

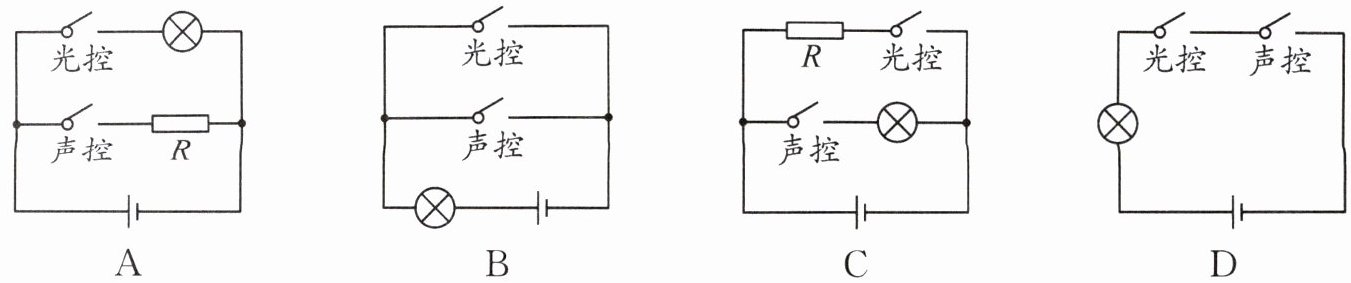

4.右图所示是一款太阳能户外庭院照明灯,内含声控开关和光控开关,可以实现白天在阳光下充电,灯不亮,夜晚有人经过时灯才亮。在图中各电路中,属于该种庭院灯电路的是(D)


A.光控开关与灯泡串联,声控开关与电阻R串联,两者并联后接电源
B.光控开关与声控开关并联,再与灯泡串联接电源
C.电阻R与光控开关串联,声控开关与灯泡串联,两者并联接电源
D.光控开关与声控开关串联,再与灯泡串联接电源

答案： D
