《2025年名师面对面学科素养评价八年级科学上册浙教版》

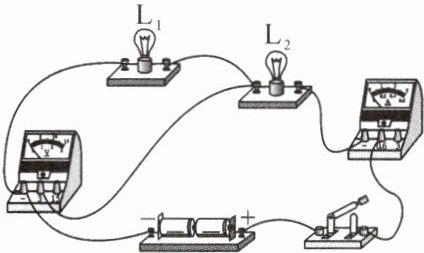

7.在如图所示的电路中,电源电压为3 V,若将电流表与电压表互换,则 (D)

A.电流表烧坏
B.灯泡烧坏
C.电压表烧坏
D.以上情况均不会发生

答案： D

8.如右图所示,则下列判断正确的是 (C)

A.灯$L_1$与灯$L_2$并联,电压表测灯$L_1$两端的电压
B.灯$L_1$与灯$L_2$并联,电压表测灯$L_2$两端的电压
C.灯$L_1$与灯$L_2$串联,电压表测灯$L_1$两端的电压
D.灯$L_1$与灯$L_2$串联,电压表测灯$L_2$两端的电压

答案： C

9.如图所示,灯$L_1$与灯$L_2$串联,先用电压表测灯$L_1$两端电压,再测灯$L_2$两端电压时,小滨和小江用了两种不同的方法,请你对他们的做法进行评价。

(1)小滨：只将电压表接A的一端改接C。这种接法不正确(填“正确”或“不正确”),理由：电压表正负接线柱接反了。
(2)小江：只将电压表接B的一端改接C。这种接法是否可行？(说明理由)不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)。

答案：
(1)不正确 电压表正负接线柱接反了
(2)不可行；被测电压可能会超过电压表的量程(可行；只要电源电压不超过此时电压表所选量程)

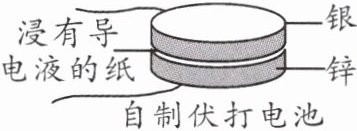

10.通过阅读,小明知道了1791年意大利物理学家伏打发明了最早的电池——伏打电池。在老师的帮助下,小明自制了一个如图所示的伏打电池,但是不能确定哪个金属片是正极。请你帮他设计实验并进行判断。
浸有导电液的纸 银 锌 自制伏打电池
(1)写出你选用的实验仪器：电压表和导线。
(2)简述操作方法、实验现象和结论：将电压表的正接线柱与银片上的导线相连，再把锌片上的导线与电压表的负接线柱相连进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电堆的正极；若电压表反向偏转，则说明锌片是伏打电堆的正极。

答案：
(1)电压表和导线
(2)将电压表的正接线柱与银片上的导线相连，再把锌片上的导线与电压表的负接线柱相连进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的银片是伏打电堆的正极；若电压表反向偏转，则说明锌片是伏打电堆的正极
