《2025年名师面对面学科素养评价八年级科学上册浙教版》

【例1】如图所示电路,闭合开关S后,发现灯泡$L_1、$$L_2$均不亮,电流表示数为零,电压表示数等于电源电压,则该电路中的故障是 (C)
$A.L_1$断路
$B.L_1$短路
$C.L_2$断路
$D.L_2$短路

答案： C

练习1如图所示,电源电压保持不变,闭合开关,电路正常工作,一段时间后,发现电路中有一个电表的示数突然变大,电阻$R_1$或$R_2$有一处发生故障,其他元件仍保持完好。下列说法正确的是 (D)
A.一定是$R_1$短路
B.一定是$R_2$短路
C.可能是$R_1$断路
D.可能是$R_2$断路

答案： D

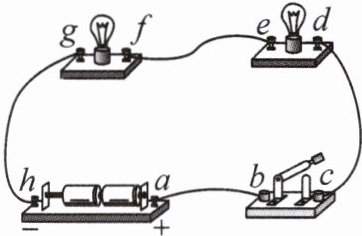

【例2】如图所示的电路,闭合开关,两只小灯不亮。小蒋查看了电源、电灯、开关和接线柱连接都没问题,估计是某导线断路了。小蒋将电表的正接线柱与电源的正极a相连,再将电表的负接线柱分别与其他接线柱相连。下列有关检测的推断正确的是 (D)
A.若电流表接在ad两端时,两灯亮,则导线cd一定断路
B.若电流表接在ae两端时,两灯亮,则导线ab一定断路
C.若电压表接在af两端时,示数为3V,则导线gh一定断路
D.若电压表接在ag两端时,示数为0V,则导线gh一定断路

答案： D

练习2在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。一段时间后,电流表A的示数变小,电压表V的示数不变,然后将电流表A与电阻$R_2$对换,发现电流表的示数再次变小。若故障只发生在电阻$R_1、$$R_2$上,则 (B)
$A.R_1$一定断路
$B.R_2$一定断路
$C.R_1$可能断路
$D.R_2$可能断路

答案： B

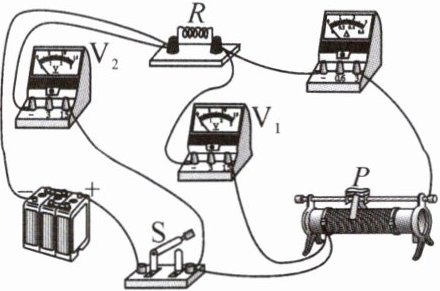

【例3】如图所示的电路中,电源电压保持不变。开关S闭合,将滑动变阻器滑片P向左移动的过程中 (C)
A.电压表$V_1$示数变大,电流表A示数变小
B.电压表$V_2$示数变小,电流表A示数不变
C.电压表$V_2$的示数不变,电压表$V_1$的示数变小
D.电压表$V_2$示数与电压表$V_1$示数的差值不变

答案： C
