《2025年名师面对面学科素养评价八年级科学上册浙教版》

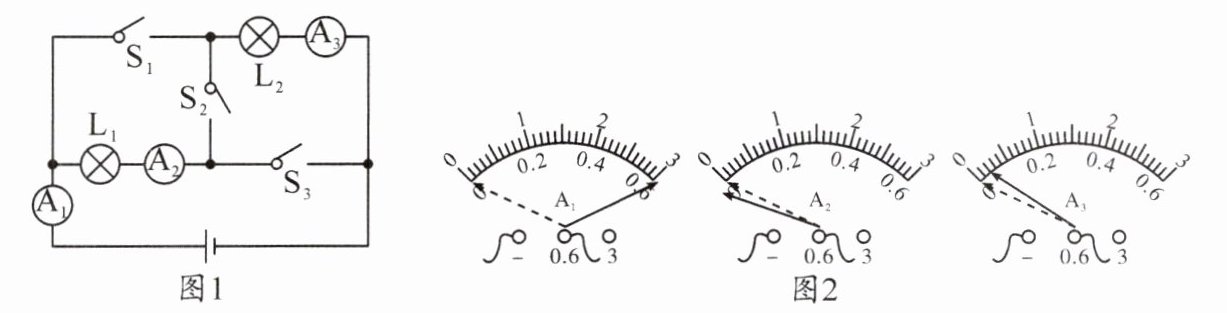

6.图1是小科设计的探究串、并联电路中的电流规律的实验电路图,电源电压为定值。请回答下列问题。

(1)若要探究并联电路中的电流关系,应闭合开关S₁、S₃。
(2)若在实验过程中,三个电流表分别出现了如图2所示的情况,电流表$A_{2}$出现的问题可能是电流表正负接线柱接反,电流从电流表负接线柱流入。

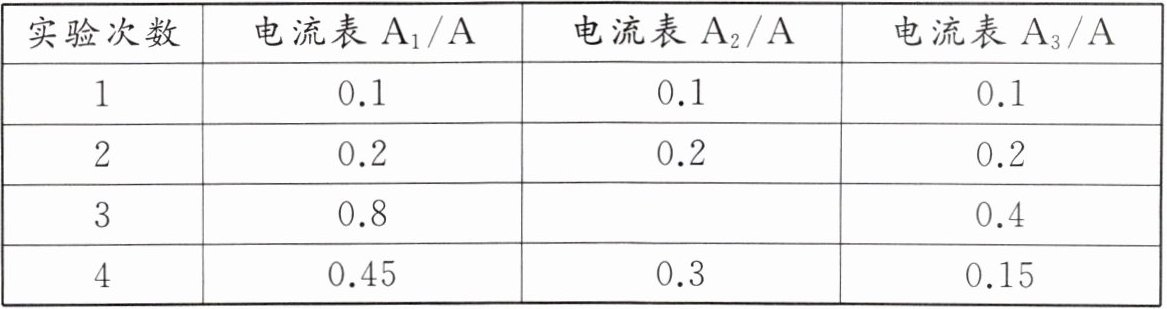

(3)小科改正了所有的错误后,进行了正确的操作,其中有两次是用规格相同的两个灯泡做的实验,还有两次是用规格不同的两个灯泡做的实验。分别测出了如下数据：
|实验次数|电流表$A_{1}/A$|电流表$A_{2}/A$|电流表$A_{3}/A$|
|1|0.1|0.1|0.1|
|2|0.2|0.2|0.2|
|3|0.8|0.3|0.4|
|4|0.45|0.3|0.15|

小科分析了1、2两次实验得到了结论：串联电路中,各处电流都相等；在小科进行的四次实验中,2、3两次实验数据是测量规格相同的两个灯泡得到的。

答案：
(1)S₁、S₃
(2)电流表正负接线柱接反,电流从电流表负接线柱流入
(3)1、2 2、3
