《2025年名师面对面学科素养评价八年级科学上册浙教版》

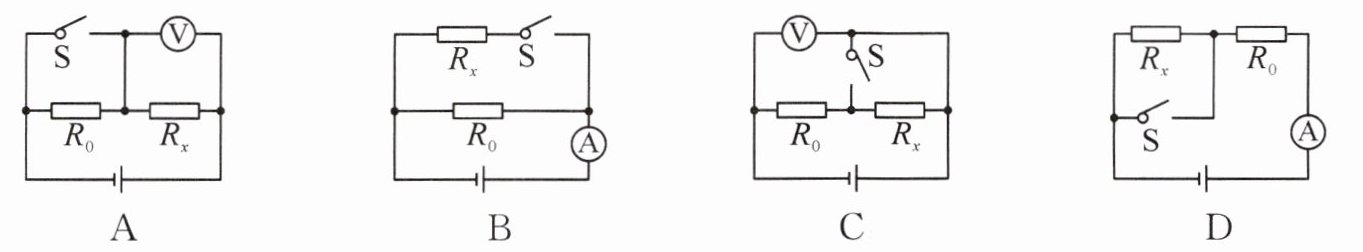

5.在如图所示的四个电路中,电源电压保持不变,$R_0$为已知阻值的定值电阻,不能测出未知电阻$R_x$阻值的电路是 (C)
]

答案： C

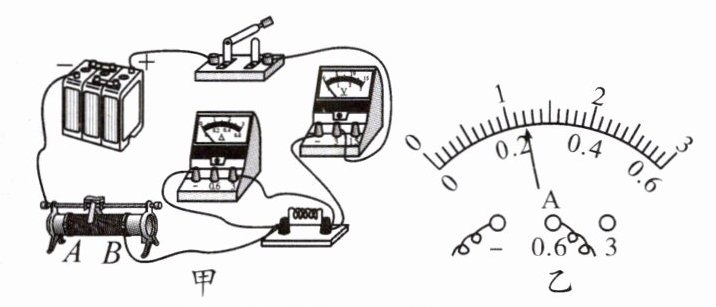

6.小敏用图甲所示的电路来测定某定值电阻的阻值。

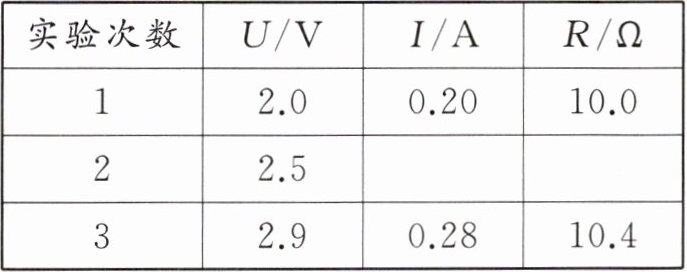

| 实验次数 | U/V | I/A | R/Ω |
| 1 | 2.0 | 0.20 | 10.0 |
| 2 | 2.5 | | |
| 3 | 2.9 | 0.28 | 10.4 |


(1)闭合开关前,要将滑动变阻器的滑片滑到A(填“A”或“B”)端。
(2)闭合开关后,发现只有一只电表的指针发生偏转,结合图甲电路分析产生此现象的原因是电压表和电流表的位置互换了。
(3)排除故障后,进行三次实验,测得数据如上表。表中第二次实验的电流可从图乙中读取,根据这三次实验测得的数据求得此电阻的阻值为10.3Ω。(精确到0.1)

答案：
(1)A
(2)电压表和电流表的位置互换了
(3)10.3

7.右图是测量未知电阻$R_x$的实验电路,电源电压恒定且未知,定值电阻阻值为$R_0$,请补充完整主要实验步骤,并进行数据处理。

(1)实验步骤：
①只闭合开关S、$S_1$,读出并记录电流表示数$I_1$。
②只闭合开关 S、$S_{2}$,读出并记录电流表示数$I_2$。
③计算$R_x$的阻值。
(2)数据处理：
未知电阻$R_x$的表达式：$R_x=$$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$(用$R_0$、$I_1和I_2$表示)

答案：
(1)只闭合开关 S、$S_{2}$
(2)$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$
