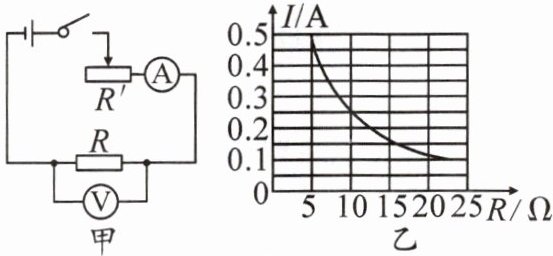

$6.$图甲是小伟探究$“$导体中电流与电阻的关系$”$的实验电路图$,$图乙是他根据实验数据描绘的$I-R$关系图像。由图像可知：当电压一定时$,$电流与电阻成
反比
$($填$“$正比$”$或$“$反比$”)；$他每次控制电阻两端的电压为 $2.5$
$V$不变。若电源电压为$4.5V,$实验中$R$的阻值分别为$5\Omega、$$10\Omega、$$15\Omega、$$20\Omega、$$25\Omega,$则滑动变阻器的最大阻值至少为 $20$
$\Omega。$
答案：
1. 首先判断电流与电阻的关系：
由图乙可知，当电压一定时，电阻增大，电流减小，且$I× R = U$（定值），所以电流与电阻成反比。
2. 然后求控制电阻两端的电压：
取图乙中一组数据，如$R = 5\Omega$，$I = 0.5A$，根据$U = IR$，可得$U=0.5A×5\Omega = 2.5V$，即他每次控制电阻两端的电压为$2.5V$不变。
3. 最后求滑动变阻器的最大阻值：
已知电源电压$U_{总}=4.5V$，电阻两端电压$U = 2.5V$，根据串联电路电压特点$U_{总}=U + U_{滑}$，当$R = 25\Omega$时，电路中电流$I=\frac{U}{R}=\frac{2.5V}{25\Omega}=0.1A$。
再根据$R_{滑}=\frac{U_{滑}}{I}$，$U_{滑}=U_{总}-U = 4.5V - 2.5V = 2V$，$I = 0.1A$，则$R_{滑}=\frac{2V}{0.1A}=20\Omega$。
故答案依次为：反比；$2.5$；$20$。
由图乙可知，当电压一定时，电阻增大，电流减小，且$I× R = U$（定值），所以电流与电阻成反比。
2. 然后求控制电阻两端的电压：
取图乙中一组数据，如$R = 5\Omega$，$I = 0.5A$，根据$U = IR$，可得$U=0.5A×5\Omega = 2.5V$，即他每次控制电阻两端的电压为$2.5V$不变。
3. 最后求滑动变阻器的最大阻值：
已知电源电压$U_{总}=4.5V$，电阻两端电压$U = 2.5V$，根据串联电路电压特点$U_{总}=U + U_{滑}$，当$R = 25\Omega$时，电路中电流$I=\frac{U}{R}=\frac{2.5V}{25\Omega}=0.1A$。
再根据$R_{滑}=\frac{U_{滑}}{I}$，$U_{滑}=U_{总}-U = 4.5V - 2.5V = 2V$，$I = 0.1A$，则$R_{滑}=\frac{2V}{0.1A}=20\Omega$。
故答案依次为：反比；$2.5$；$20$。

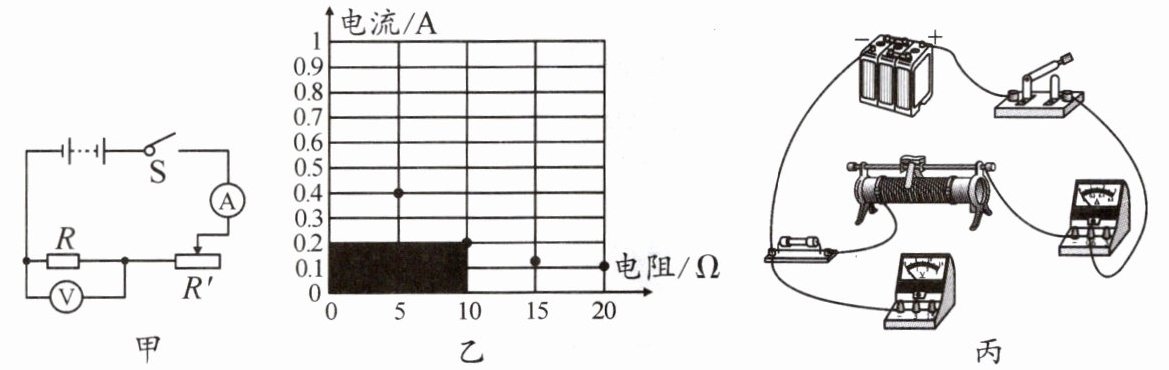

7.小宁用如图甲所示的电路图,探究通过导体的电流与导体电阻的关系,电源电压恒为6V。换用不同阻值的电阻R,调节滑动变阻器滑片,保持电阻R两端的电压不变,记下相应的电流和电阻值,绘制的图像如图乙。

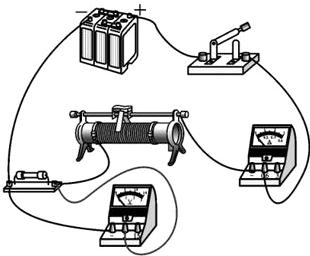

(1)请用笔画线代替导线,在图丙中将电压表正确连入电路。
(2)实验中,她所选择的变阻器规格是______(填序号)。$A.10\Omega 0.5AB.20\Omega 1AC.50\Omega 2A(3)$图乙中阴影部分面积表示的科学量是______。
(4)实验过程中,如果出现了电流表示数为0,电压表示数接近6V,电路发生的故障可能是______。
(1)请用笔画线代替导线,在图丙中将电压表正确连入电路。(2)实验中,她所选择的变阻器规格是______(填序号)。$A.10\Omega 0.5AB.20\Omega 1AC.50\Omega 2A(3)$图乙中阴影部分面积表示的科学量是______。
(4)实验过程中,如果出现了电流表示数为0,电压表示数接近6V,电路发生的故障可能是______。
答案：
(1)
(2)C
(3)电阻R两端的电压
(4)电阻R断路
(1)
(2)C
(3)电阻R两端的电压
(4)电阻R断路
