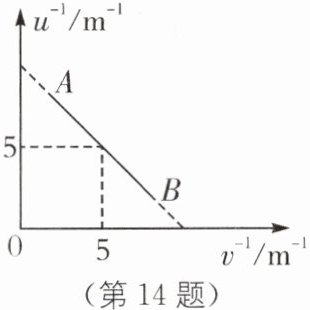

14 如图所示,线段AB为一凸透镜成像的物距倒数1/u和像距倒数1/v的对应关系图像,若用此凸透镜成像,当物体距透镜 0.3 m 时,物体所成像的性质是______(需说明像的虚实、大小、正倒情况).

答案： 倒立、缩小的实像 [解析] 题图中$\frac{1}{u}=5\ m^{-1}$时,$\frac{1}{v}=5\ m^{-1}$,此时$v=u=0.2\ m$,像距等于物距,说明物体处于二倍焦距处,即$2f=0.2\ m$,所以$f=0.1\ m$,当物体距透镜0.3 m时,物距大于二倍焦距,则物体所成像的性质是倒立、缩小的实像.

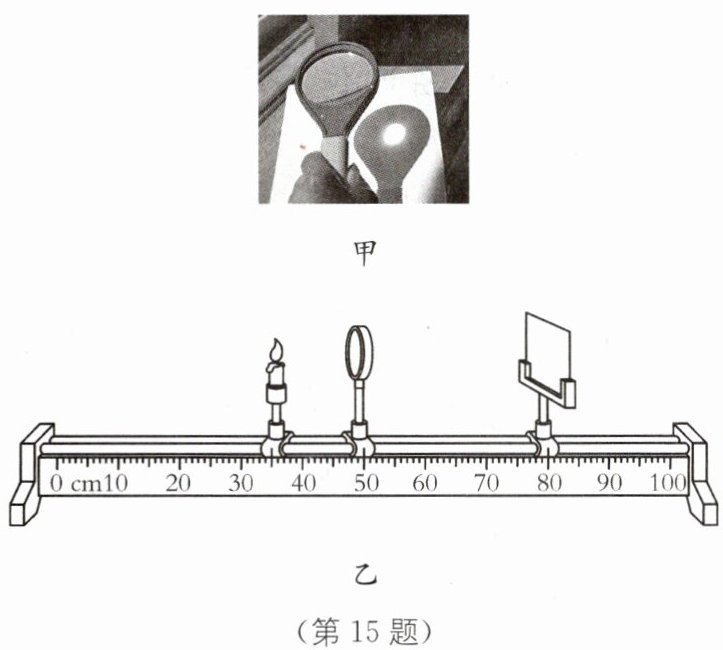

15 教材P71学生实验·拓展(2024·长沙中考)为了探究凸透镜成像的规律,小明找到了一个焦距未知的凸透镜. (1)如图甲所示,在利用太阳光测量凸透镜焦距的过程中,小明发现凸透镜靠近白纸时,纸上的光斑越来越大. 接下来,他应该使凸透镜与白纸之间的距离变______,直至白纸上的光斑变得最小、最亮. (2)某次实验时烛焰在光屏上成清晰的像,如图乙所示,这个像是______、______的实像.

答案：
(1)大
(2)倒立 放大

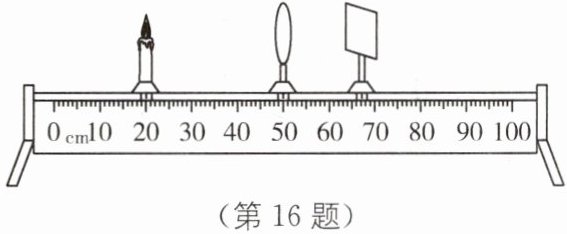

16 如图所示是“探究凸透镜成像的规律”实验. (1)如图所示,光屏上成的是倒立、缩小的实像,保持凸透镜位置不动,想要快速准确地在光屏上得到放大清晰的烛焰像,接下来的操作是______. (2)在实验过程中,随着蜡烛燃烧变短,光屏上烛焰的像会向______(填“上”或“下”)移动；为使像回到光屏中央,在保持蜡烛和光屏不动的条件下,应将凸透镜向______(填“上”或“下”)移动.

答案：
(1)将蜡烛与光屏的位置对调
(2)上 下

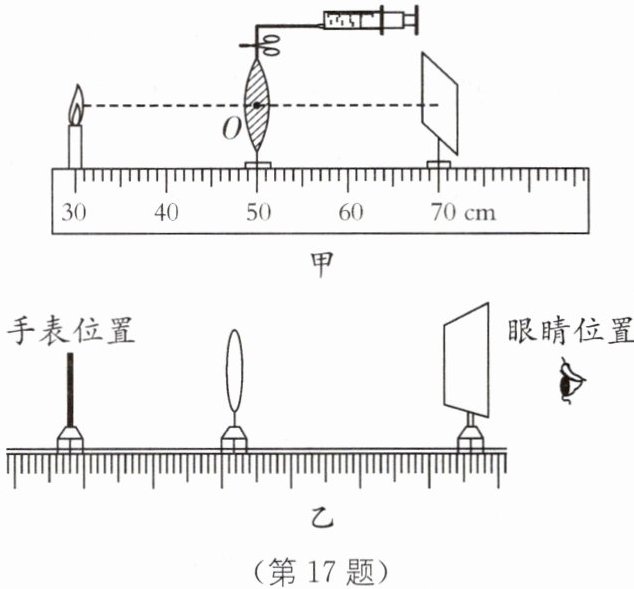

17 如图所示,小亮用自制的水透镜来探究凸透镜成像规律. 当向水透镜里注水时,水透镜的焦距将变小；当从水透镜里抽水时,水透镜的焦距将变大. (1)实验前,他先将蜡烛、水透镜和光屏放在同一直线上,点燃蜡烛后,发现光屏上的光斑偏在光屏下侧,为了将烛焰的成像位置调节至光屏的中央,他应将水透镜的位置______(填“升高”或“降低”)一些. (2)当小亮移动烛焰、水透镜和光屏至如图甲所示位置时,恰能在光屏上得到清晰的像(像未画),现保持烛焰和透镜的位置不变,往透镜中注入一些水,要在光屏上再次成清晰的像,需将光屏向______(填“左”或“右”)移动,此时,成的像跟物体相比______(填“放大”“缩小”或“等大”)了. (3)小亮又在实验室找到一只正在正常计时、带指针的手表,他将手表在光具座上固定好(如图乙所示),然后用强光照射手表,使它通过水透镜成像；左右移动光屏,当透光性较好的薄塑料光屏(半透明)上出现明亮清晰的手表的像时,小亮从光屏的右侧朝向光屏观察,他在光屏上看到手表的像的指针沿______(填“顺时针”或“逆时针”)方向转动.

答案：
(1)升高
(2)左 缩小
(3)顺时针 [解析]
(1)发现光屏上的光斑偏在光屏下侧,为了将烛焰调节至光屏的中央,根据通过凸透镜光心的光线的传播方向不变可知,他应将水透镜的位置升高一些.
(2)现保持烛焰和透镜的位置不变,往透镜中注入一些水,水透镜的焦距变小,会聚能力变强,像成在光屏的前方,要在光屏上再次成清晰的像,需将光屏向“左”移动,此时,成的像跟物体相比缩小了.
(3)小亮又在实验室找到一只正在正常计时、带指针的手表,他将手表在光具座上固定好(如图乙所示),然后用强光照射手表,使它通过水透镜成像；左右移动光屏,当透光性较好的薄塑料光屏(半透明)上出现明亮清晰的手表的像时,小亮从光屏的右侧朝向光屏观察,他在光屏上看到手表的像的指针沿顺时针方向转动.
