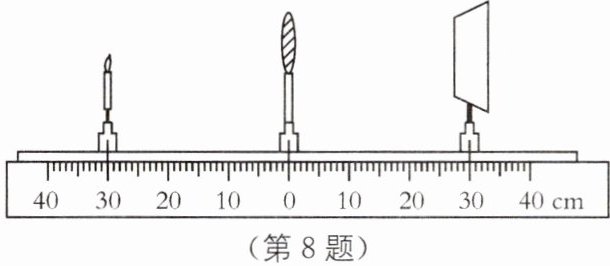

8 (2024·镇江中考)在探究凸透镜成像规律的实验中,应调节烛焰和光屏中心位于凸透镜的______上. 已知凸透镜焦距为 10 cm,各元件初位置如图所示,要使光屏上成清晰的像：(1)若移动光屏,应将光屏向______(填“左”或“右”)移动. (2)若透镜向左移动,最终光屏上成的是倒立、______的实像.

答案： 主光轴
(1)左
(2)放大

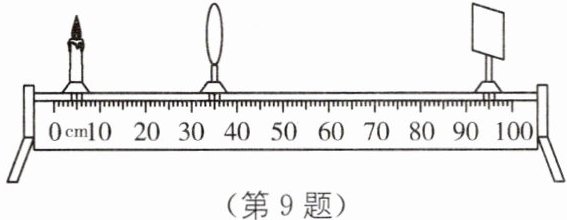

9 小明从凸透镜A(焦距为 20 cm)和凸透镜B(焦距为 15 cm)中选择一个进行实验探究,他将凸透镜与蜡烛、光屏按照如图所示的位置摆放在光具座上,点燃蜡烛后发现光屏上恰好得到烛焰清晰的像,这个像一定是______(填“倒立、放大”“倒立、缩小”“正立、放大”或“正立、缩小”)的,他所选择的凸透镜是______(填“A”或“B”).

答案： 倒立、放大 A

10 小明在做“探究凸透镜成像的规律”实验,得到凸透镜成像的规律后,又有了新的发现：在凸透镜前的物体沿主光轴向透镜方向移动的距离为Δu,它对应的光屏上的像远离透镜移动的距离Δv＜Δu,则下列物体移动的范围一定满足上述情况的是( ).

A.在透镜一倍焦距内移动
B.在透镜一倍焦距与二倍焦距之间移动
C.从透镜二倍焦距之外,移到一倍焦距与二倍焦距之间
D.在透镜二倍焦距之外移动

答案： D

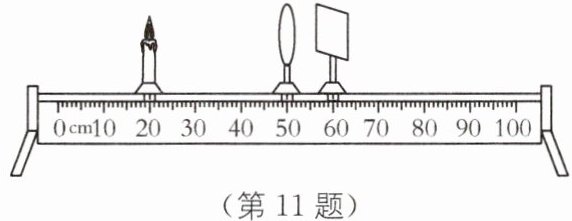

11 (2024·临沂中考)在“探究凸透镜成像的规律”实验中,当蜡烛、凸透镜和光屏的位置如图所示时,光屏上承接到烛焰清晰的像. 保持凸透镜的位置不变,则( ).


A.实验所用凸透镜的焦距可能为 10.0 cm
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛和光屏的位置互换,光屏上仍能承接到像
D.将蜡烛移至 45.0 cm 刻度线上,光屏上仍能承接到像

答案： C [解析] 本题考查“探究凸透镜成像规律”的实验.成清晰实像时,物距$u=50.0\ cm-20.0\ cm=30.0\ cm$,像距$v=60.0\ cm-50.0\ cm=10.0\ cm$,物距大于像距,成倒立、缩小的实像,此时$u＞2f$,$2f＞v＞f$,可知$10.0\ cm＞f＞5.0\ cm$,A、B错误;由折射光路可逆可知,将蜡烛和光屏位置互换,光屏上可承接到倒立、放大的实像,C正确;将蜡烛移至45.0 cm刻度线上,物距$u'=50.0\ cm-45.0\ cm=5.0\ cm$,满足$u＜f$条件,成正立、放大的虚像,此时光屏不能承接到像,D错误.故选C.

12 一物体放在焦距为 10 cm 的凸透镜前,在凸透镜另一侧的光屏上成一个放大的______(填“虚”或“实”)像,则物体离透镜的距离是______,像离透镜的距离是______.(后两空填“10～20 cm”“大于 20 cm”或“小于 10 cm”)

答案： 实 10～20 cm 大于 20 cm

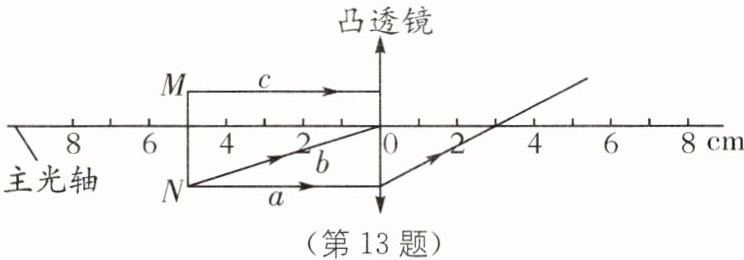

13 如图所示的发光棒MN放在凸透镜前,0 cm处为凸透镜光心,点N发出的光线a平行于主光轴. (1)凸透镜的焦距为______cm. (2)画出光线b、c经过凸透镜折射后的光线. (3)发光棒MN高 3 cm,经凸透镜成像,像高可能是______(填“2 cm”“3 cm”或“5 cm”).

答案：

(1)3.0

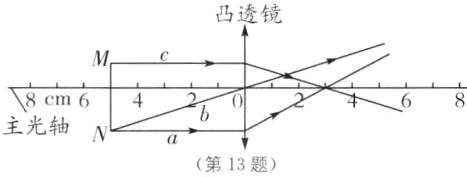

(2)如图所示
(3)5 cm [解析]
(1)由题图可知,光线a平行于主光轴,经凸透镜折射后与主光轴的交点即为焦点,该点对应的是3.0 cm刻度线,光心到这一点的距离为焦距,则该凸透镜的焦距为3.0 cm.
(2)过凸透镜光心的光线经凸透镜折射后传播方向不改变,据此画出光线b经光心后的光线;光线c平行于主光轴,经凸透镜折射后过凸透镜的焦点.
(3)由题图可知,物距$u=5.0\ cm$,$f=3.0\ cm$,物距在一倍焦距与二倍焦距之间,由凸透镜成像规律可知此时成倒立、放大的实像,即发光棒MN经凸透镜成的像相对于物是放大的,因此像高可能是5 cm.
