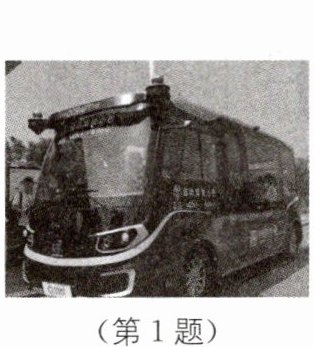

1 新情境 智能无人驾驶小巴车 如图所示是某地投放使用的智能无人驾驶小巴车,它可以通过车上的摄像机和激光雷达识别道路状况. 小巴车上的摄像机识别道路上的行人时,其镜头相当于一个______透镜,行人在摄像机感光元件上成倒立、缩小的______像. 当小巴车靠近公交站牌时,站牌在摄像机感光元件上所成的像会______(填“变大”“变小”或“不变”).

答案： 凸　实　变大

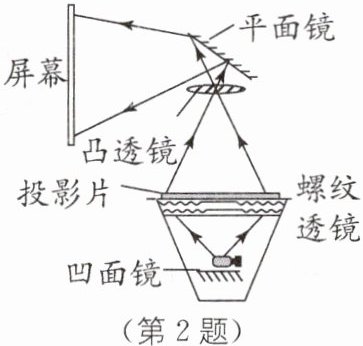

2 如图所示,若要增大屏幕上的像,则像距要增大,屏幕固定时投影仪要向______(填“左”或“右”)移；同时物距要减小,镜头要向______(填“上”或“下”)调. 投影仪上的平面镜的作用是______,使像成在屏幕上,不改变像的大小.

答案： 右　下　改变光路

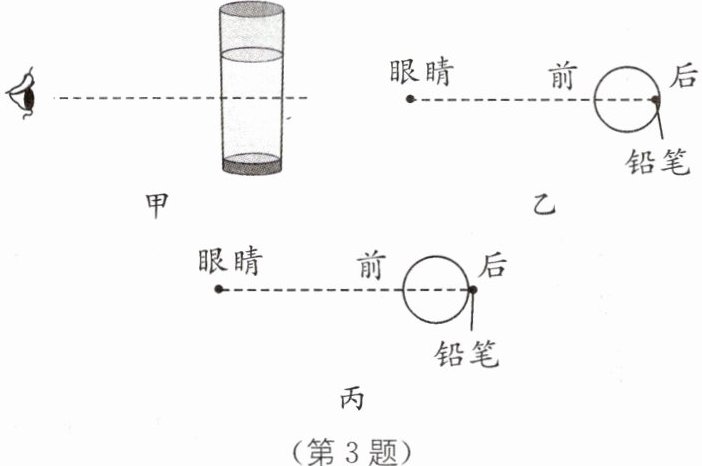

3 (2023·扬州中考)如图所示,在装有水的杯子里,小红将一支铅笔分别紧贴杯壁内、外竖直放置,两次都观察到铅笔放大的像,俯视图如图乙、图丙所示. 下列说法正确的是( ).


A.图乙中铅笔向前移,像一直变小
B.图乙中铅笔向前移,像先变小后变大
C.图丙中铅笔向后移,像一直变大
D.图丙中铅笔向后移,像先变小后变大

答案： A [解析] 由图示和题意可知,题图乙中铅笔与杯子左侧壁之间的水柱相当于凸透镜,能观察到铅笔放大的像,此时铅笔在“水凸透镜”的一倍焦距之内,则可知凸透镜成的是正立、放大的虚像;当铅笔向前移时,铅笔仍紧贴水柱,水柱变薄,对光的会聚能力减弱,则焦距变大,同时铅笔离“水凸透镜”的焦点越来越远,相当于物距变小,由凸透镜成虚像的规律可知,像距也变小,像一直变小,故A正确,B错误.根据图示和题意可知,装有水的杯子相当于凸透镜,题图丙中也能观察到铅笔放大的像,题图丙中的铅笔向后移动,物距变大,若铅笔在凸透镜的一倍焦距以内,由凸透镜成虚像的规律可知,像距变大,像也变大;当铅笔在一倍焦距和二倍焦距之间时,成倒立、放大的实像,物距变大时,像距变小,像变小;当铅笔在二倍焦距以外时,成倒立、缩小的实像,物距变大时,像距变小,像变小,所以题图丙中铅笔向后移,像先变大后变小,故C、D错误.故选A.

4 一凸透镜的焦距为 15 cm,将点燃的蜡烛从离凸透镜 20 cm 处移到 40 cm 处的过程中,像的大小和像距的变化情况是( ).

A.像变大,像距变大
B.像变小,像距变小
C.像变大,像距变小
D.像变小,像距变大

答案： B

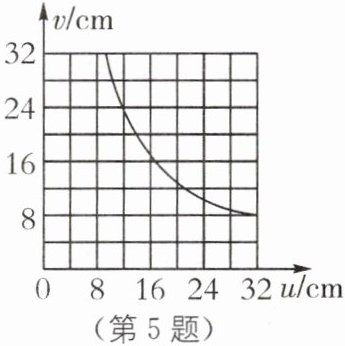

5 在探究凸透镜成像的规律实验中,如图所示是像到凸透镜的距离v跟物体到凸透镜的距离u之间的关系图像,由图像可知( ).


A.该凸透镜的焦距是 16 cm
B.当 u＝12 cm 时,在光屏上能得到一个缩小的像
C.当 u＝20 cm 时,在光屏上能得到一个缩小的像
D.把物体从距凸透镜 12 cm 处移动到 4 cm 的过程中,像先变小后变大

答案： C [解析]$u=v=2f$时,凸透镜成倒立、等大的实像,由题图可知$u=v=2f=16\ cm$,所以$f=8\ cm$,故A错误;当$u=12\ cm$时,物距在一倍焦距和二倍焦距之间,成倒立、放大的实像,故B错误;当$u=20\ cm$时,物距大于二倍焦距,成倒立、缩小的实像,故C正确;把物体从距凸透镜12 cm处移动到4 cm处的过程中,物距大于一倍焦距时,物距变小,像距变大,像逐渐变大,当物距等于焦距时,不成像,物距小于一倍焦距时,成正立、放大的虚像,物距变小,像变小,故该过程中,像先变大后变小,故D错误.

6 在探究凸透镜成像的规律实验中,小欢同学将点燃的蜡烛放在凸透镜前某一位置时,恰好在凸透镜后 30 cm 处的光屏上出现一个与蜡烛等大、倒立的像；若将此蜡烛移至凸透镜前 12 cm 处时,则( ).

A.光屏上出现倒立、放大的实像
B.光屏上出现倒立、缩小的实像
C.无论怎样移动光屏,光屏上均不会出现实像
D.将光屏远离凸透镜方向移动一段距离,光屏上才会出现倒立、放大的实像

答案： C

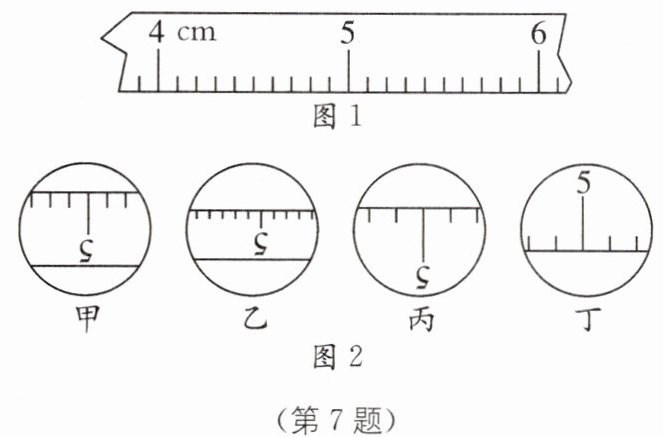

7 如图1所示是放置在水平桌面上的刻度尺的一部分,图2中甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像. 若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是______.

答案： 丁→丙→甲→乙 [解析] 刻度尺到凸透镜的距离(物距)小于一倍焦距时,凸透镜成正立、放大的虚像,即题图丁;刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时,凸透镜成倒立、放大的实像,即题图丙;刻度尺到凸透镜的距离在二倍焦距处,凸透镜成倒立、等大的实像,即题图甲;刻度尺到凸透镜的距离大于二倍焦距时,凸透镜成倒立、缩小的实像,即题图乙.综上可知,若凸透镜从贴着刻度尺然后逐渐远离,看到刻度尺的像的先后顺序为丁→丙→甲→乙.思路引导 首先要明确凸透镜成像的几种情况,然后分析凸透镜从贴近刻度尺到远离刻度尺经历了几个阶段,根据成像特点进行解答.若凸透镜先贴着刻度尺然后逐渐远离,刻度尺到凸透镜的距离(物距)从一倍焦距以内→一倍焦距和二倍焦距之间→二倍焦距处→二倍焦距以外,可根据这几个过程对凸透镜的成像情况进行判断.
