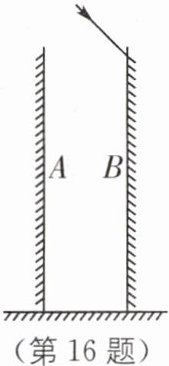

16 如图所示,两等大的平面镜A、B直立在地面上,A、B高为0.95 m,相距30 cm. 有一细束激光与竖直方向成$45^{\circ}$角射到平面镜B的上边缘,经多次反射后射到地面. 求：

(1)激光束射到地面前,一共发生了______次反射？
(2)投射到地面上的光点离A平面镜的距离为______.

答案：
(1)4
(2)5cm 解析：
(1)由题意可知，一细束激光与竖直方向成45°角射到平面镜B的上边缘，则入射角也为45°，平面镜A、B相距30cm，根据数学知识可知每反射一次，光线下移30cm，下移的次数是$n=\frac{95cm}{30cm}\approx3.17$，平面镜与地面垂直，入射角为45°，所以光线与平面镜形成一个底角为45°的等腰三角形，故平面镜A、B的间距与光线下移的距离相等，所以发生反射次数应为4次。
(2)由上述解析可知，光线下移了3.17次，下移到第3次时，离地面的高度$h = 95cm - 30cm×3 = 5cm$，第4次反射时，反射角为45°，第4次反射光线与竖直方向的夹角为45°，根据数学知识可知投射到地面上的光点离A平面镜的距离为5cm。

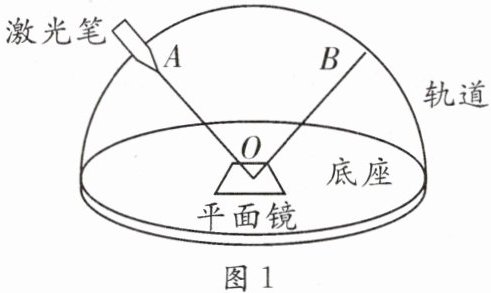

17 (2024·镇江中考)小红用如图1所示装置探究光的反射定律. 平面镜置于水平底座中心. 激光笔可沿弧形轨道移动,且保持激光始终射向平面镜上的O点.

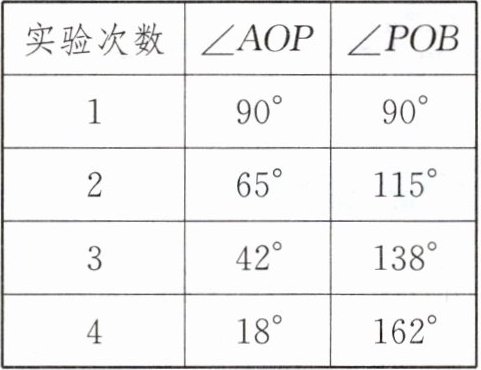

|实验次数|$\angle AOP$|$\angle POB$|
|1|$90^{\circ}$|$90^{\circ}$|
|2|$65^{\circ}$|$115^{\circ}$|
|3|$42^{\circ}$|$138^{\circ}$|
|4|$18^{\circ}$|$162^{\circ}$|
(1)为了在不同方向都能观察到光的传播路径,应在平面镜上方喷些______.

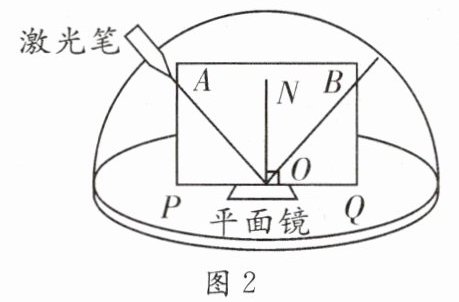

(2)多次改变激光笔在轨道上的位置,小红调整视角,均能观察到反射光OB挡住入射光AO的现象. 如图2所示,将长方形纸板与AO、OB所在平面重合,其底边PQ紧贴平面镜,在纸板上即可显示出入射光和反射光. 多次测量纸板和平面镜的夹角.
①上述实验中测得的夹角均为$90^{\circ}$,则反射光线、入射光线所在平面和平面镜相互______.
②在纸板上过O点作出底边PQ的垂线ON,则ON与镜面______,可知ON为法线. 由①②可得：反射光线、入射光线和法线在______内.
(3)改变入射光的方向,依次记录实验数据如表所示,分析实验数据可知：入射光线AO逐渐______(填“靠近”或“远离”)法线ON；$\angle NOB与\angle AON$的大小______.

答案：
(1)烟雾
(2)①垂直 ②垂直 同一平面
(3)远离 相等 解析：本题考查探究光的反射定律的实验。
(1)为了在不同方向都能观察到光的传播路径，应在平面镜上方喷些烟雾，使光在烟雾上发生漫反射。
(2)①纸板与平面镜之间的夹角总是90°，且纸板上总能显示入射光线和反射光线，说明反射光线与入射光线所在平面和平面镜相互垂直；②在纸板上过O点作出底边PQ的垂线ON，则ON不仅垂直于PQ且在与平面镜垂直的纸板上，因此ON与平面镜垂直，则ON是法线，由①②可得，反射光线、入射光线和法线在同一平面内。
(3)由表可知，∠AOP逐渐减小，则入射角∠AON逐渐增大，入射光线逐渐远离法线ON。由表可知，∠POB与∠AOP互补，则说明∠AOP = ∠QOB，因此可得∠NOB = ∠AON，即反射角总等于入射角。

18 如图所示是潜望镜的结构示意图,其中两块平面镜均相对水平面倾斜$45^{\circ}$角. 现有一艘军舰位于与平面镜1等高的正前方,则人眼看到军舰所成的虚像位于( ).

(此处题目内容与第9题重复,按原文识别输出)

答案： 答案略

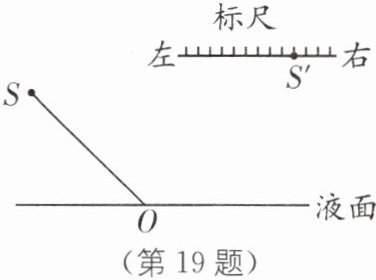

19 请用所学物理知识分析：如图所示是一种液面升降监测装置原理图,点光源S发出的一束激光与水平液面成$45^{\circ}$角射向平静的液面.

(1)请在图中作出它的反射光线(注意标明反射角的大小).
(2)此时反射光线与入射光线的夹角为______；光经液面反射后照射到液面上方水平标尺上的$S'$点,当液面上升时,光点$S'$将______(填“向左”“向右”或“不会”)移动.

答案：

(1)如图所示
(2)90° 向左 解析：
(1)由于点光源S发出的一束激光与水平液面成45°角射向平静的液面，根据光的反射定律可知，它的反射光线OS'如图甲所示。
(2)根据光的反射定律，入射光线、反射光线分居法线两侧，反射角等于入射角等于45°，所以反射光线与入射光线夹角为90°；当液面上升时，如图乙所示虚线液面，光线经反射之后，照射在标尺上的S''点，所以光点S'将向左移动。
