《2025年课时训练八年级物理上册苏科版江苏人民出版社》

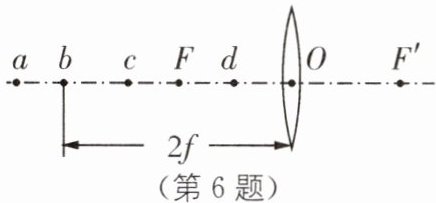

6 教材P73练习T1·改编 如图所示,若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像,那么点燃的蜡烛应置于图中的( ).


A.a点
B.b点
C.c点
D.d点

答案： 6.C

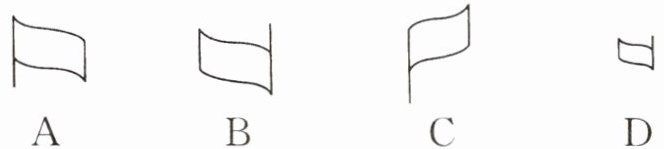

7 如图所示,由发光二极管组成的红旗图案放在凸透镜之前,与凸透镜的距离在一倍焦距和二倍焦距之间,则红旗在光屏上所成清晰的像可能是下列图中的( ).




A
B
C D

答案： 7.B

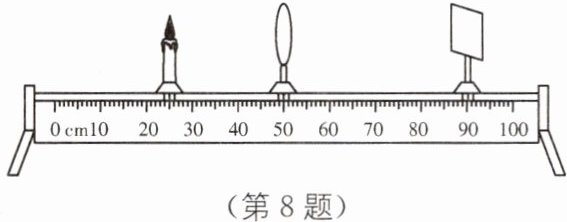

8 如图所示,在光屏上得到了一个清晰的像,这个像一定是______(填“放大”“缩小”或“等大”)的.不改变蜡烛和光屏位置,将凸透镜向右移动______cm,屏上即可再次成清晰的像.若将蜡烛换成一个指针发光的钟表,其表面正对透镜,则从图中的视角观察,指针所成的像做______(填“顺时针”或“逆时针”)转动.

答案： 8.放大　15　逆时针　解析：如题图所示，物距u = 25cm，像距v = 40cm，物距小于像距，光屏上恰能成一个清晰的像，由凸透镜成像规律可知，此时成倒立、放大的实像；若将凸透镜向右移动15cm，此时物距u = 15cm + 25cm = 40cm，像距变为40cm - 15cm = 25cm，则根据折射时光路是可逆的原理可知，此时屏上即可再次成清晰的倒立、缩小的实像；若一个指针发光的钟表，其表面正对透镜，指针做顺时针转动时，根据凸透镜成实像时，像与物是上下左右颠倒的情景可知，在光屏左侧看向光屏时，光屏上指针所成的像做逆时针转动。

9 蜡烛、凸透镜和光屏分别置于如图所示位置,两支蜡烛的连线AB与过凸透镜的中线垂直,若用一块厚纸板挡住A处的烛焰,在光屏上______(填“C”或“D”)处仍能得到一个清晰的像.由于蜡烛的燃烧,烛焰的高度逐渐降低,烛焰在光屏上的像将会偏离原来位置少许.要使像继续成在原来位置,可将凸透镜适当向______(填“上”或“下”)调节.

答案： 9.C　下

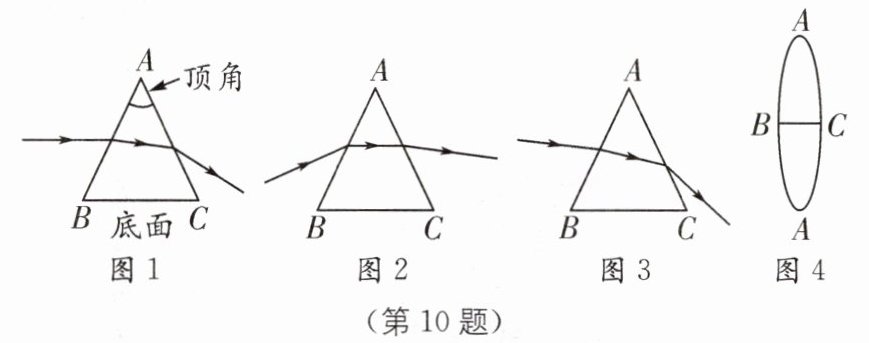

10 三棱镜是一种重要的光学元件,光通过三棱镜的传播路线是怎样的呢？当激光以一定角度射到三棱镜上,光路图如图1所示.改变入射角度,光路图如图2、图3所示.


(1)经过两次折射后,激光均向三棱镜的______(填“顶角A”或“底面BC”)偏折.把凸透镜分割成两部分进行思考,如图4所示.可知凸透镜对光具有______作用的原因.

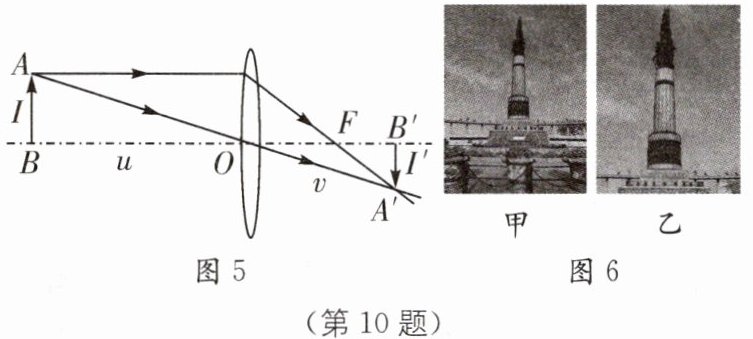

(2)如图5所示是某同学画的AB物体通过凸透镜所成像的正确光路图,图中I为物体的大小,I'为像的大小,物距为u,像距为v,O点为光心,F点为焦点,凸透镜焦距为f.由图可知,物距范围是______,根据数学知识理性探究可知I'= ______(用图中所给字母表示).由此可知,同一物体在同一凸透镜中成实像时,像的大小取决于：______.

(3)如图6所示,用两个焦距不同的照相机在同一位置给防洪纪念塔拍摄了甲、乙两张照片,则拍摄照片______时,所用照相机镜头焦距较小.

答案： 10.
(1)底面BC　会聚　
(2)u＞2f　$\frac{v}{u}I$（或像距与物距的关系）　
(3)甲 解析：
(1)由题图1、2、3分析可知，经过两次折射后，激光均向三棱镜厚的方向偏折，即向三棱镜的底面BC偏折。凸透镜可以看成是由两个三棱镜组合而成时，两个三棱镜底边BC重合，当光线传播到凸透镜上时，光线会向BC偏折，起到会聚作用，即凸透镜对光有会聚作用。
(2)由题图可知，物体所成的是倒立、缩小的实像，是照相机的成像原理，物距大于二倍焦距，即物距范围是u＞2f。根据凸透镜成实像时的相似三角形的关系(△AOB∽△A'OB')，可知$\frac{I}{u}=\frac{I'}{v}$，得$I'=\frac{v}{u}I$，由此可知同一物体在同一凸透镜中成实像时，像的大小取决于像距与物距的关系。
(3)由题图6可知，照片甲图像小，照片乙图像大，所以拍摄照片甲的时候焦距小。因为物距相同的时候，焦距越小，所成的像就越小，则拍摄照片乙的时候焦距较大，拍摄照片甲的时候焦距较小。

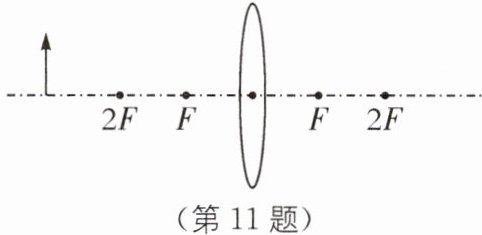

11 画出图中物体在凸透镜中所成像的大致位置.

答案：

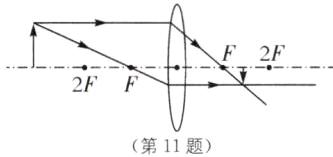

11.如图所示 解析：根据经过凸透镜的三条特殊光线作图可得像的位置。一作物体顶端发出的与主光轴平行的光线，经过凸透镜的折射后，过凸透镜右侧的焦点F；二作物体顶端发出的过凸透镜左侧的焦点F的光线，经凸透镜折射后，与主光轴平行射出，两条折射光线相交，得到物体顶端的像。关键提醒：因为题目要求是画出像的大致位置，所以本题也可以根据凸透镜的成像规律“当物距大于二倍焦距时，成的像的位置在一倍焦距到二倍焦距之间”来确定像的大致位置，直接在该范围内画出倒立、缩小的实像。
