《2025年综合活动手册八年级物理上册沪教版五四制》

实验目的
探究凸透镜成像的规律。
实验器材
焦距已知的凸透镜,发光物,光屏,带刻度的光具座。
实验步骤
1. 测量发光物的高度,找到凸透镜焦距,将数据填入表4-4-1中。
2. 把发光物、凸透镜和光屏放置在光具座上,将它们的中心位置调节到高度一致,保持凸透镜位置不变。

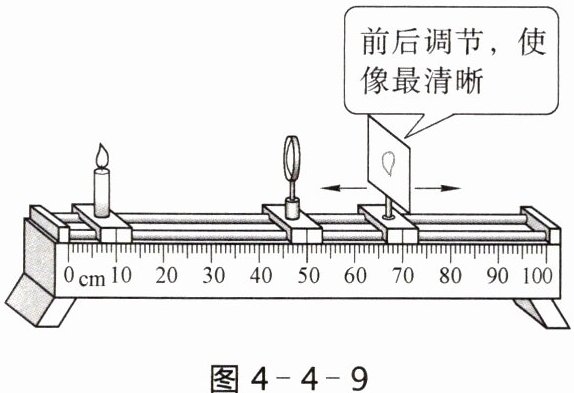

3. 如图4-4-9所示,把发光物放在距离凸透镜较远的位置,移动光屏找像。

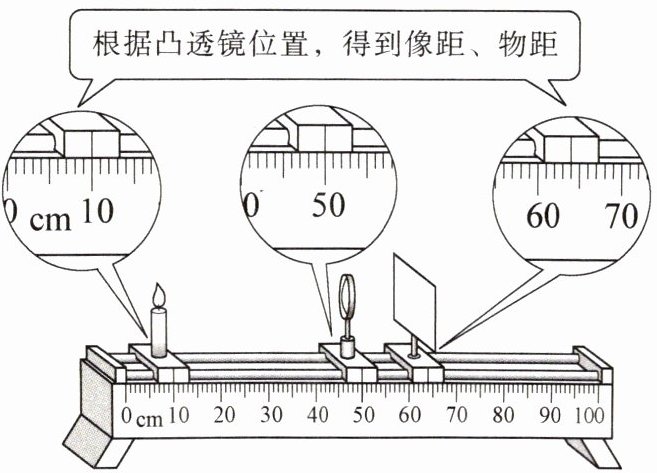

4. 如图4-4-10所示,找到物距、像距、像的正倒、像的大小等情况,并记录在表4-4-1中。

5. 逐渐减小物距,重复以上实验操作,将数据记录在表4-4-1中。

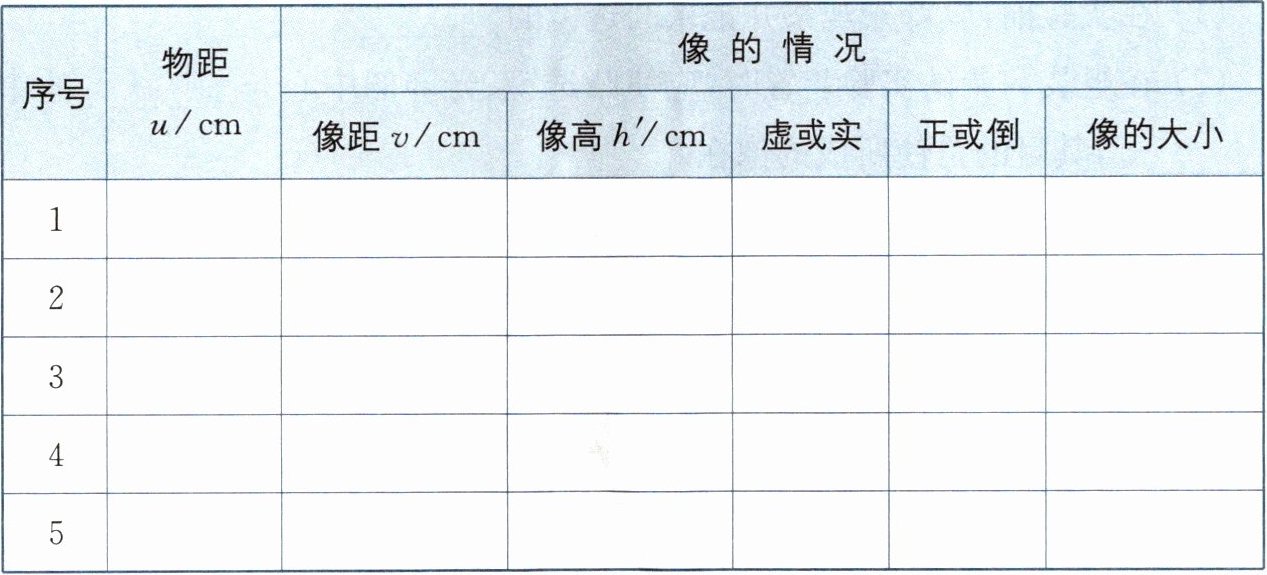

表4-4-1
凸透镜焦距$ f $为____cm,发光物高度$ h $为____cm
|序号|物距$ u/cm $|像的情况|
| | |像距$ v/cm $|像高$ h'/cm $|虚或实|正或倒|像的大小|
|1| | | | | | |
|2| | | | | | |
|3| | | | | | |
|4| | | | | | |
|5| | | | | | |

答案： 凸透镜焦距f为10cm,发光物高度h为5cm
|序号|物距u/cm|像距v/cm|像高h'/cm|虚或实|正或倒|像的大小|
|----|----|----|----|----|----|----|
|1|30|15|2.5|实|倒|缩小|
|2|20|20|5|实|倒|等大|
|3|15|30|10|实|倒|放大|
|4|10|无|无|无|无|不成像|
|5|5|-10|10|虚|正|放大|
