《2025年综合活动手册八年级物理上册沪教版五四制》

- 实验目的
探究反射光线与入射光线的空间位置关系。
- 实验器材
平面镜、激光笔(注意:不能用激光笔照射人的眼睛,否则会损伤眼睛)、彩色卡纸、喷雾水瓶、三角板。
- 实验步骤

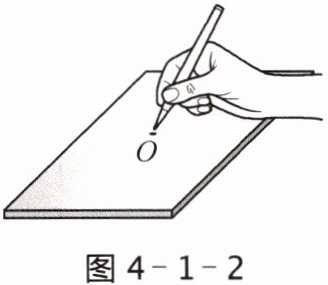

1. 如图4-1-2所示,在水平桌面上放置一块平面镜,在平面镜中央标记入射点O。

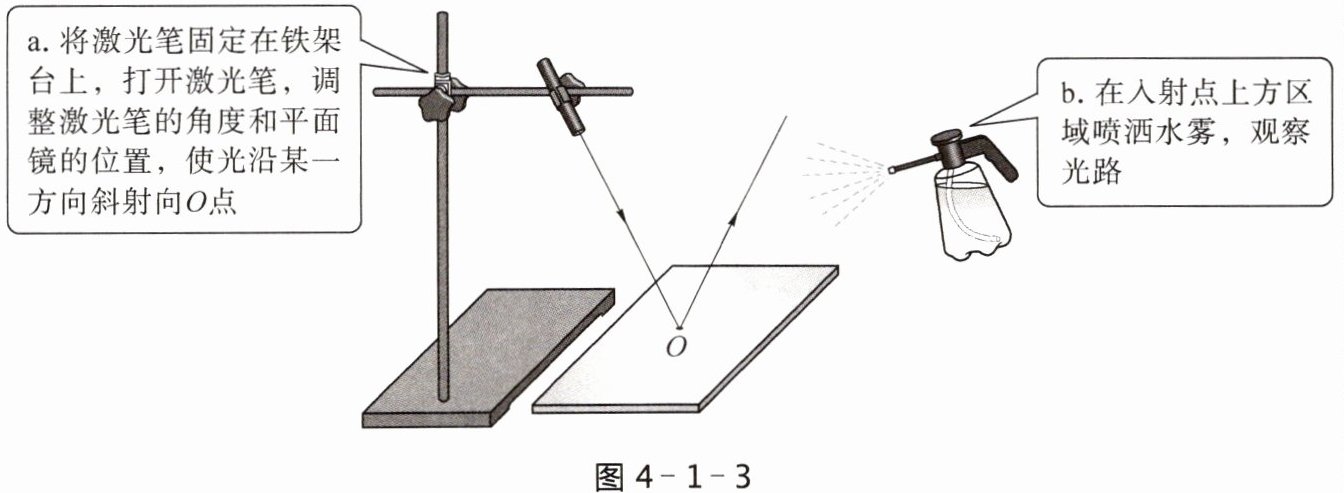

2. 如图4-1-3所示,将一束激光斜射向平面镜上的O点,然后在入射点上方喷洒水雾,观察光路。

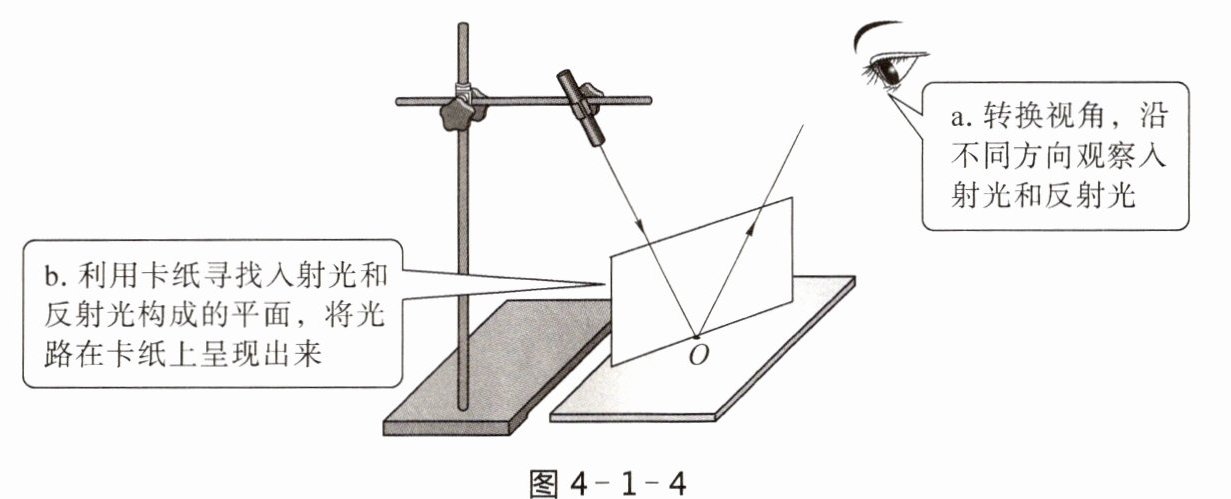

3. 如图4-1-4所示,转换视角观察入射光和反射光,并用卡纸寻找入射光和反射光构成的平面。

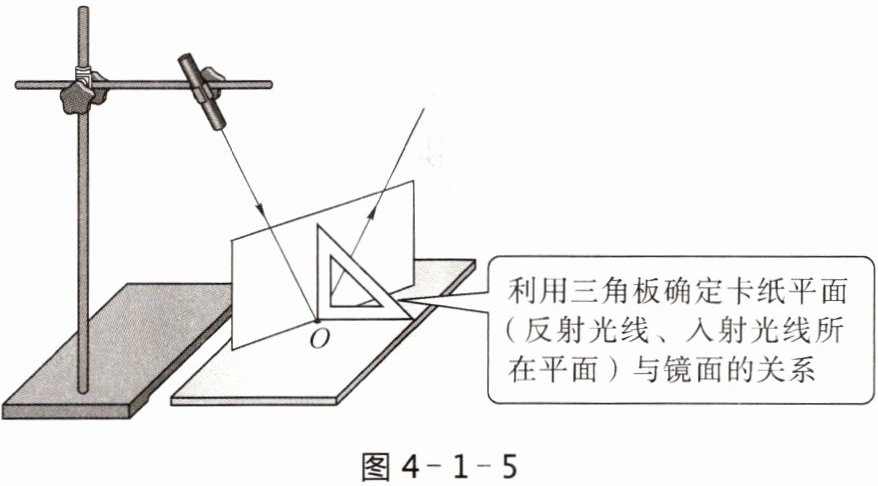

4. 如图4-1-5所示,观察卡纸平面与镜面的关系,利用三角板确定卡纸平面和镜面的关系。

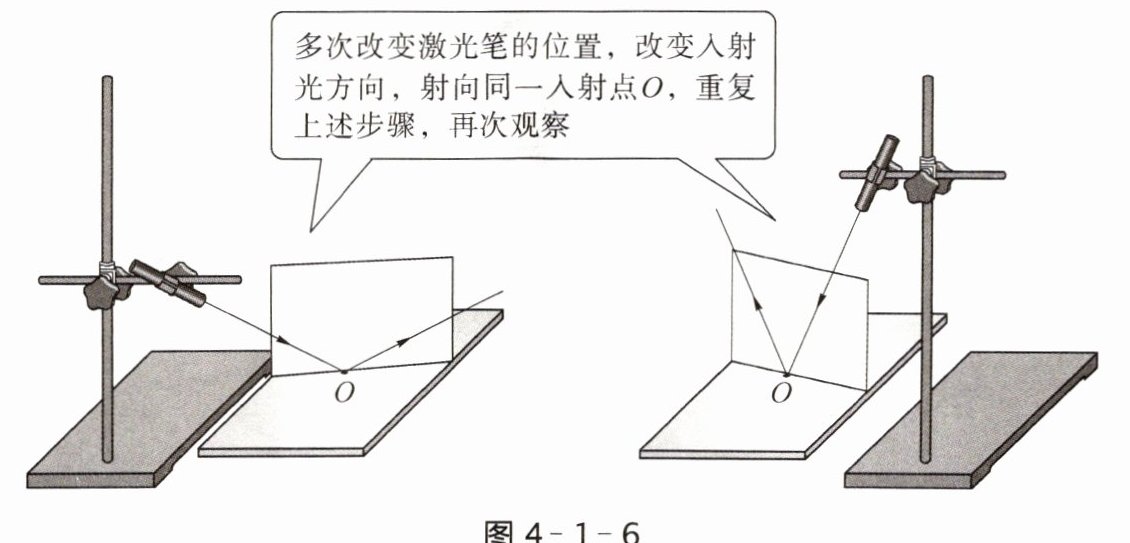

5. 如图4-1-6所示,改变入射光方向,重复上述实验步骤。

6. 在表4-1-1中记录数据。

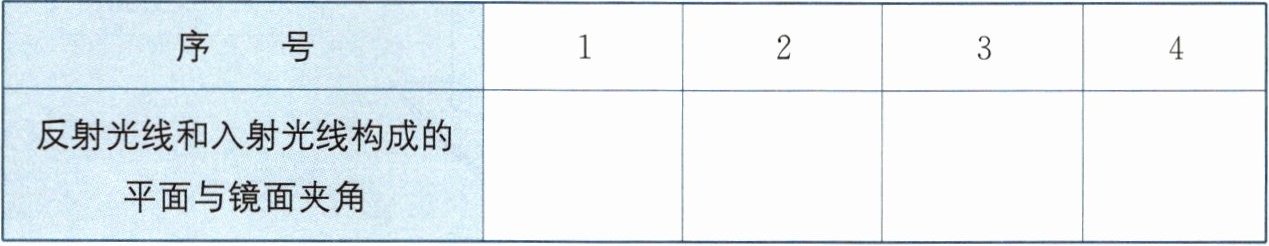

表4-1-1
|序号|1|2|3|4|
|反射光线和入射光线构成的平面与镜面夹角| | | | |

- 交流反思
1. 从某一方向观察会发现反射光完全遮挡入射光的现象,说明反射光线和入射光线在______；同时,反射光线和入射光线构成的平面始终与镜面______。

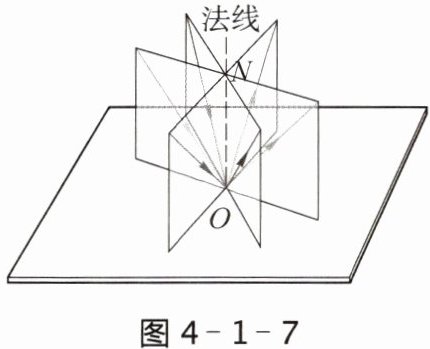

2. 如图4-1-7所示,光沿不同方向射向同一点,入射光线与其对应的反射光线构成的平面之间有什么相同之处？反射光线、入射光线与法线之间有怎样的关系？

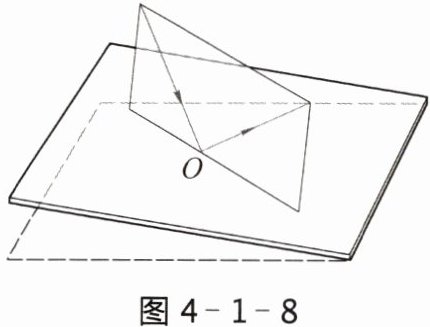

3. 若把平面镜略倾斜放置于桌面上,如图4-1-8所示,上述结论还成立吗？

答案： 1. 同一平面　垂直　2. 这些平面相交于同一条直线,这一条直线过入射点且垂直镜面。反射光线在入射光线与法线决定的平面内，反射光线和入射光线分别位于法线的两侧。　3. 成立。
