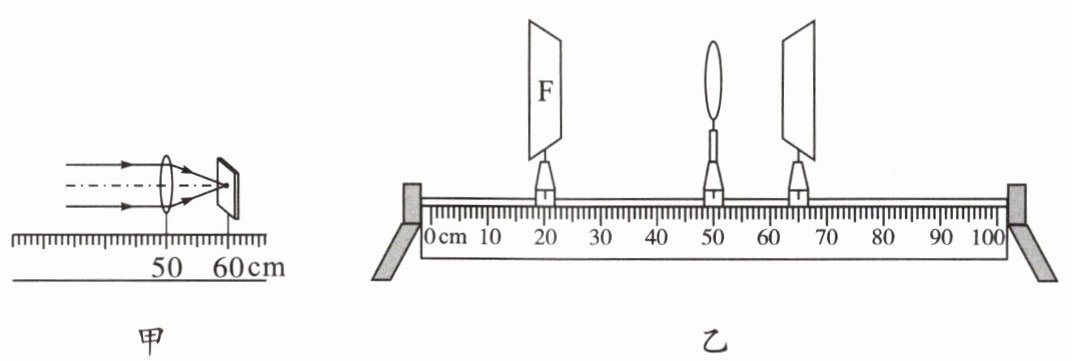

4. 下图为学校实验小组所做的探究凸透镜成像规律的实验。

(1) 如图甲所示,一束平行于凸透镜主光轴的光线经过凸透镜后,在光屏上形成了一个最小、最亮的光斑,该透镜对光有会聚作用,该凸透镜的焦距是10.0$ cm $。
(2) 调节发光二极管 $ F $、透镜和光屏,使三者的中心大致在同一高度上。
(3) 当凸透镜、光屏和发光二极管 $ F $ 的位置如图乙所示时,光屏上能成一清晰的像,则该像是倒立、缩小(选填“放大”“等大”或“缩小”)的实像。
(4) 此时若透镜位置不动,将发光二极管 $ F $ 与光屏调换位置,则仍然可以看见发光二极管 $ F $ 清晰的像,这是因为在光的折射现象中,光路是可逆的。
(5) 当发光二极管 $ F $ 移至光具座上 $ 45\ cm $ 刻度线处时,凸透镜成正立(选填“倒立”或“正立”)放大的虚像,这个像的成像原理与放大镜(选填“放大镜”“投影仪”或“照相机”)相同。

答案： 会聚 10.0
@@高度
@@缩小
@@可逆
@@正立 虚 放大镜

5. 陕西汉中朱鹮国家级自然保护区位于陕西秦岭南坡。图甲是小明周末去景区游玩时用相机拍摄的一张照片,下列有关说法正确的是(D)


A.照相机的镜头相当于凹透镜
B.拍照时,朱鹮与照相机镜头的距离小于 $ 2 $ 倍焦距
C.拍照时,朱鹮能够在底片上成缩小的虚像
D.要拍出如图乙所示的照片,照相机应远离朱鹮,同时照相机镜头向后缩

答案： D
