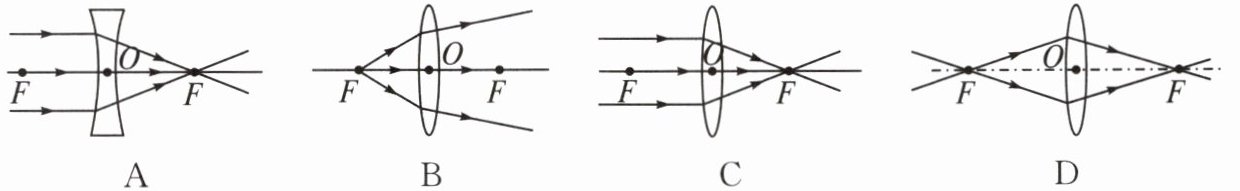

典型分析1下列所示的光路图,正确的是(C)

答案： C 解析 A 图中平行于主光轴的入射光线经凹透镜折射后折射光线的反向延长线通过虚焦点，故 A 错误。B、D 图中过焦点的光线经凸透镜折射后折射光线平行于主光轴，故 B、D 错误。C 图中平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故 C 正确。

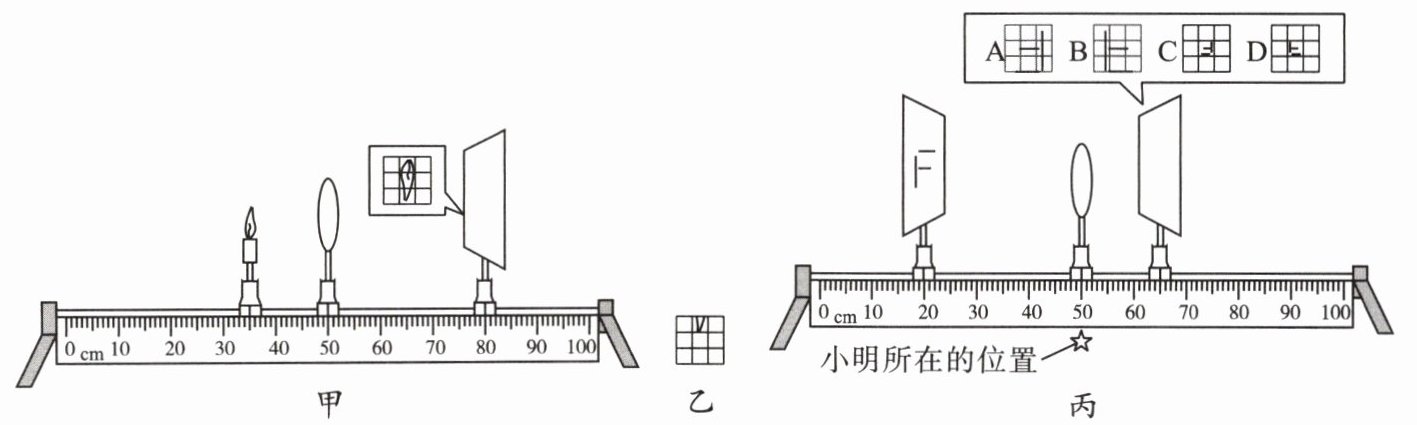

典型分析2(2023·广东中考)小明在学习了凸透镜成像的规律后,继续深入探究。选用表中某一规格的凸透镜做实验,调整好器材后如图甲所示,此时烛焰在光屏上成放大的像。


(1)光屏上的像是实像。
(2)一段时间后,小明发现烛焰的像如图乙所示,此时将蜡烛向上调节可以使烛焰的像移到光屏中央。
(3)小明选的凸透镜焦距为10cm。
(4)小明将蜡烛换成F字光源,调整了光源和光屏的位置,在光屏上仍可观察到清晰的像,如图丙所示,则小明看到的像应是D。

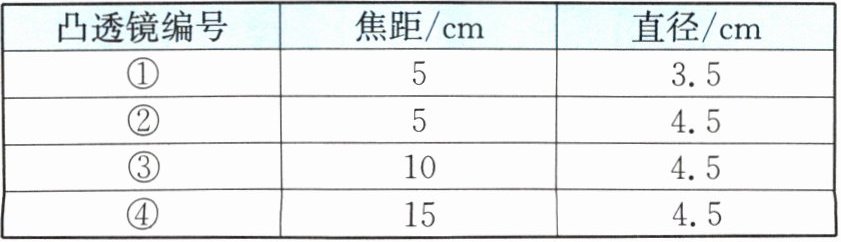

(5)小明认为凸透镜成像的规律还可能与凸透镜的直径有关。若要验证其猜想,则可在表中选取编号为①②两个凸透镜进行实验验证。

答案：
(1)实像
(2)上
(3)10
(4)D
(5)①②
解析
(1)实像可以用光屏承接，故光屏上的像是实像。
(2)一段时间后，小明发现烛焰的像如题图乙所示，此时烛焰的像成在光屏的上方，根据过光心的光线传播方向不变可知，此时将蜡烛向上调节可以使烛焰的像移到光屏中央。
(3)由题图甲可知，u＜v，且成的像是实像，说明 2f＞u=15 cm＞f，v=30 cm＞2f，即15 cm＞f＞7.5 cm，由表中数据可知，小明选的凸透镜焦距为 10 cm。
(4)小明将蜡烛换成 F 字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，如题图丙所示，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成倒立、缩小的实像，可知小明看到的像应是 D。
(5)根据控制变量法，小明选取的凸透镜焦距应相同，凸透镜的直径不同，由表中数据可知，若要验证其猜想，则可在表中选取编号为①②两个凸透镜进行实验验证。
