《2025年同步练习册山东科学技术出版社八年级物理上册鲁科版54制》

12. 如图 3.5.16 所示,小明同学用焦距较小的放大镜观察瓢虫,在保持眼睛和瓢虫的距离不变的情况下,想让观察到的像更大一些,同时要保证观察到的像仍是清晰的,则他可以将放大镜适当远离(选填“远离”或“靠近”)瓢虫。

答案： 远离

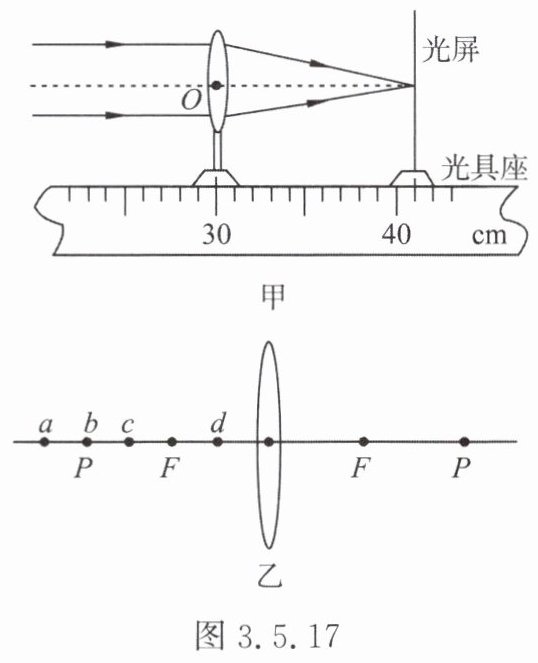

13. 如图 3.5.17 所示,小明用一个焦距未知的凸透镜、蜡烛、光屏、光具座探究凸透镜成像规律：

(1)由图甲可知,该凸透镜的焦距为11.0cm。
(2)如图乙所示,若在光屏上能得到清晰缩小的烛焰的像(光屏未画出),则蜡烛可能置于凸透镜左边$a$、$b$、$c$、$d$四点中的a点处(注：$P$点是该凸透镜的二倍焦距处)。生活中的照相机就是利用这个原理制成的。
(3)当蜡烛远离凸透镜时,要在光屏上再次成清晰的像,光屏应靠近凸透镜,同时观察到光屏上清晰的像变小。

答案：
(1)11.0
(2)a 照相机
(3)靠近 小

14. 在探究凸透镜成像规律的实验中,某同学用焦距为 10cm 的凸透镜、光具座、光屏和蜡烛等器材进行实验。实验时,让烛焰、凸透镜和光屏三者的中心大致在同一高度上。

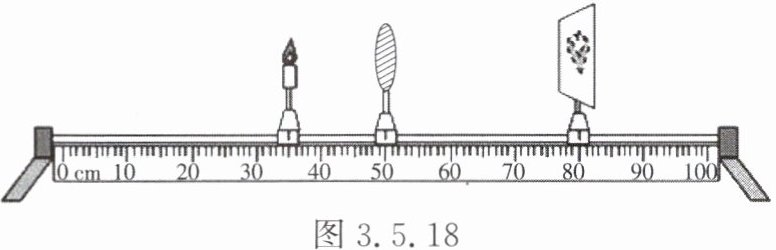

(1)当蜡烛、凸透镜、光屏在光具座上位置如图 3.5.18 所示时,光屏上出现一个倒立、放大的清晰像,此时物距是15.0cm,这个像是实(选填“实”或“虚”)像。

(2)保持凸透镜的位置不动,把蜡烛移到 5cm 处,要想使光屏上再次出现一个清晰的像,应向左(选填“左”或“右”)移动光屏,此次得到的清晰像是倒立、缩小(选填“放大”“等大”或“缩小”)的像。生活中的放大镜、照相机和投影仪,成像情况与此类似的是照相机。
(3)在实验中已得到清晰的实像,当用黑色硬纸片遮住透镜的上半部分,则所成的像将是完整(选填“完整”或“不完整”)的,且亮度变暗。

答案： 同一高度
(1)15.0 实
(2)左 缩小 照相机
(3)完整

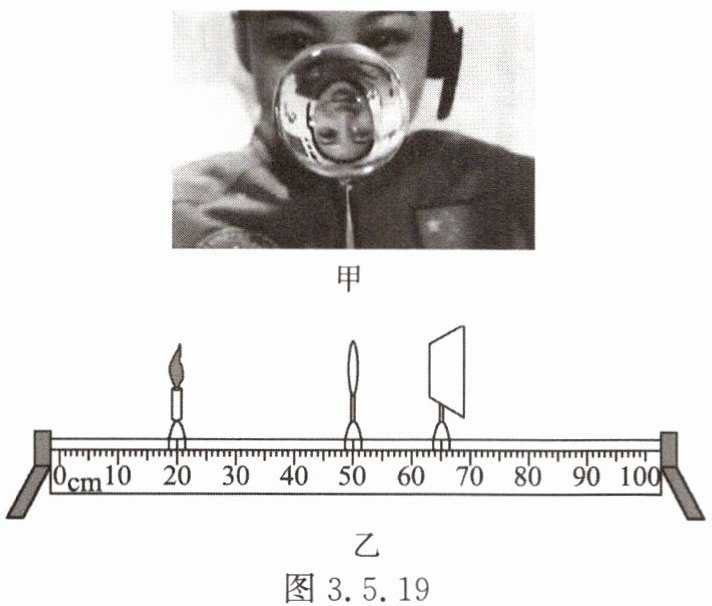

15. 在“天宫课堂”第一课中,王亚平制作了一个悬在空中的水球,透过水球看到了她倒立、缩小的像,如图 3.5.19 甲所示。老师告诉小明这个水球相当于一个凸透镜,小明利用图 3.5.19 乙所示器材进行探究,将焦距为 10cm 的凸透镜固定在 50cm 刻度线处。

(1)当小明将蜡烛和光屏移至图乙所示位置时,烛焰恰好在光屏的中心成清晰的倒立、缩小的像,这个像是实(选填“实”或“虚”)像,此时物距$u与焦距f$的关系是$u＞2f$(选填“$u＞2f$”“$f＜u＜2f$”或“$u＜f$”)；
(2)当小明将蜡烛移至 35cm 刻度线处时,应向右移动光屏,才能在光屏上成清晰的倒立、放大(选填“放大”“等大”或“缩小”)的像；
(3)依据上述实验规律,小明判定：透过水球看到王亚平倒立、缩小的像时,她到水球球心的距离$u与水球透镜焦距f$的关系满足$u＞2f$(选填“$u＞2f$”“$f＜u＜2f$”或“$u＜f$”)；
(4)凸透镜在生活中有许多应用,请列举一例：照相机、放大镜等(任意一种均可)。

答案：
(1)实 $u＞2f$
(2)右 放大
(3)$u＞2f$
(4)照相机、放大镜等(任意一种均可)
