《2025年同步练习册山东科学技术出版社八年级物理上册鲁科版54制》

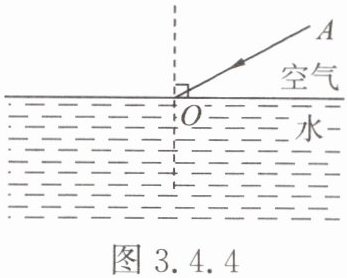

5. 图 3.4.4 中,光线 AO 自空气斜射向水面,画出其反射光线和折射光线的大致位置。

答案：

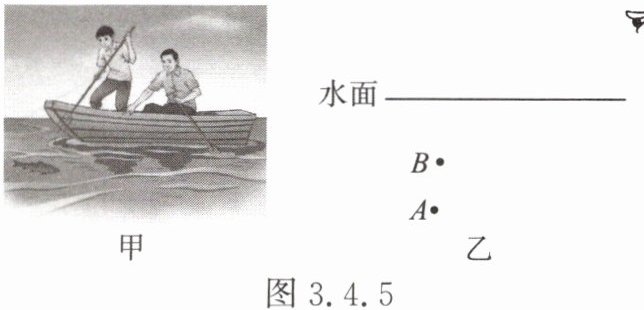

6. 叉鱼的场景如图 3.4.5 甲所示,请在乙图中完成人看到鱼在水中的像的光路图,同时标出入射角 i；其中 B 代表人看到的鱼,A 代表鱼的实际位置。

答案：

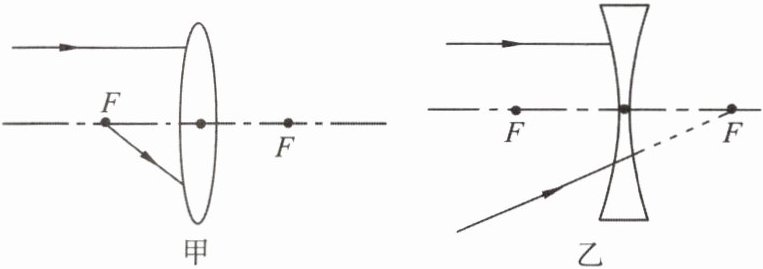

7. 请将下列光路图补充完整。

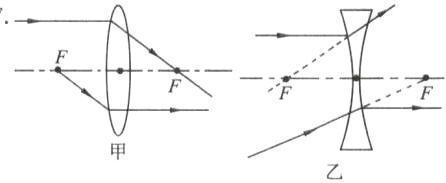

答案：

1. 如图所示的光现象中,由于光的折射形成的是(D)

答案： D

2. 一束光在空气中经透镜折射后,下列说法正确的是(D)
A.一定是会聚光束
B.一定是发散光束
C.可能是会聚光束或平行光束,不可能是发散光束
D.可能是会聚光束,也可能是平行光束或发散光束

答案： D

3. 一束光从空气斜射入玻璃中,当入射角逐渐增大时,折射角(D)
A.逐渐减小,且总等于入射角
B.逐渐减小,且总小于入射角
C.逐渐增大,可能等于或大于入射角
D.逐渐增大,且总小于入射角

答案： D

4. 下列现象属于光的折射的是(A)
A.插入水中的筷子在水下的部分看起来向上弯折
B.上学前,小明在穿衣镜前整理衣服时,看到了自己在镜子中的像
C.小明和家长一起观看月食
D.小明和同学们借着路灯发出的光走路

答案： A

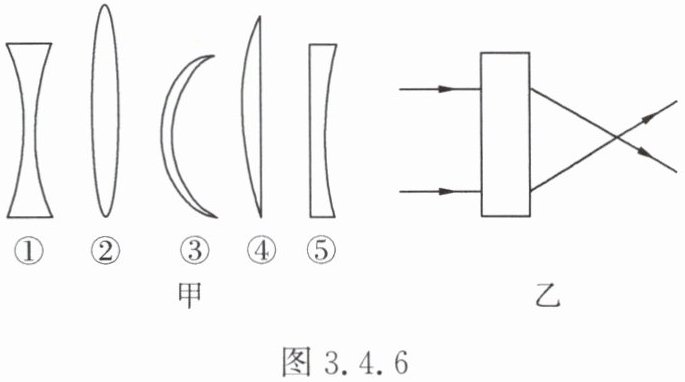

5. 图 3.4.6 甲中属于凹透镜的是①⑤；根据乙图的光路图,方框中放的是凸透镜。

答案： ①⑤ 凸
