《2025年通成学典课时作业本八年级物理上册苏科版宿迁专版》

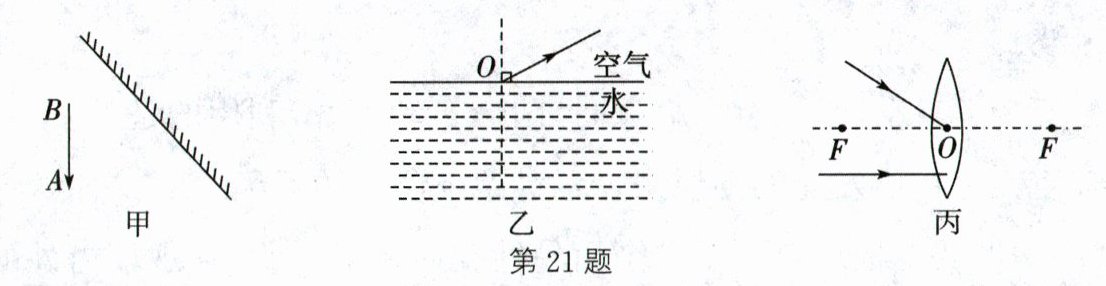

21. (6分)按下列要求作图。
(1)请在图甲中作出物体AB通过平面镜所成的像(保留作图痕迹)。

(2)当光从水中射向空气时,折射光线如图乙所示,画出对应的入射光线和反射光线。
(3)在图丙中画出入射光线所对应的折射光线。

答案：
（1）如图甲所示 （2）如图乙所示 （3）如图丙所示

22. (9分)小明和小华用茶色玻璃板、两枚相同的棋子、两支等长的蜡烛、刻度尺、光屏等器材探究“平面镜成像特点”,如图甲所示。

(1)用玻璃板代替平面镜是便于确定像的位置;如图甲,可以在A处沿垂直镜面观察,直到蜡烛B跟A的像完全重合,说明像与物的大小相等。
(2)实验时,为确定平面镜成实像还是虚像时,小明在像的位置上放一个光屏,并在图乙中的b处观察光屏上是否有像。
(3)如图丙所示,小明调整器材位置观察到蜡烛A的像,同组的小华站在他的右侧,却没有看到像。为了能够让小华看到像,在不改变蜡烛A位置的前提下,采取了两个方法,方法一:将玻璃板沿着MN方向向右平移;方法二:以玻璃板左侧边OM为轴,将平面镜适当向后转动,上述两个方法小华所看到的像不在同一位置。
(4)若利用两枚相同的棋子做实验,发现棋子1的像较暗,很难使棋子2与之重合,用手电筒对着玻璃板照射棋子1的像,不能使像变亮。

答案： （1）确定像的位置 A 垂直镜面 像与物的大小相等 （2）b （3）右 后 不在 （4）不能

23. (7分)某小组在做“探究水在沸腾前后温度变化的特点”实验时,实验装置如图甲所示。

(1)如图甲所示,在组装实验装置时,应先调节A固定夹的位置,为了减少热量损失,小组同学给烧杯准备了如图乙所示的三种纸盖,他们应该选择③号纸盖。
(2)实验中,某时刻温度计的示数如图甲所示,此时水的温度为93°C。
(3)如图丙所示是实验中某个时段气泡的变化状态,这是沸腾时的情形。
(4)根据记录的数据,小组同学作出了水的温度随时间变化的图像,如图丁所示。由此可知:
①水在沸腾过程中的特点是吸热但温度不变。
②此时的大气压小于标准大气压。
(5)为了说明水沸腾过程中是否需要吸热,应撤掉酒精灯,一段时间后观察水是否继续沸腾。

答案： （1）A ③ （2）93 （3）沸腾时 （4）① 吸热但温度不变 ② 小于 （5）撤掉酒精灯
