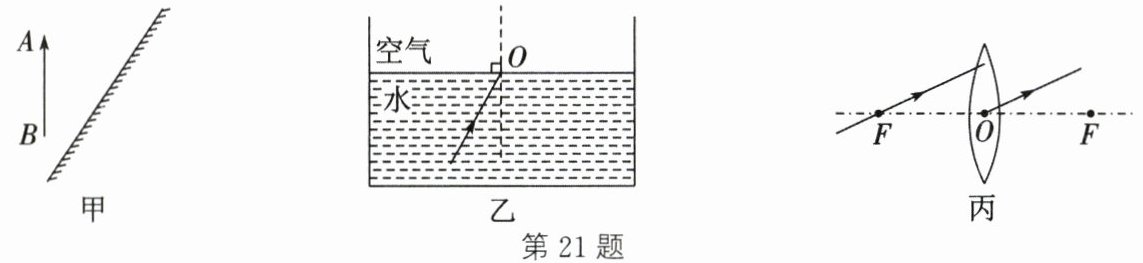

21. (6分)按下列要求作图。
(1)请在图甲中画出物体AB在平面镜中的像A'B'。
甲
乙
丙

(2)当光线从水中射向空气时,它的入射光线如图乙所示,请画出反射光线和折射光线。
(3)请根据图丙中的入射光线或折射光线将光路图补充完整。

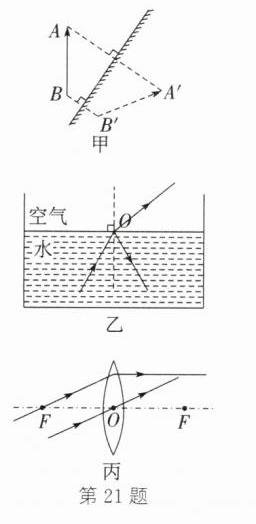

答案：

22. (7分)在学习“声现象”时:
(1)为了探究音调与什么因素有关,小明设计了如图甲所示的4个实验,你认为能够完成探究目的的是 AC(填字母)。
A.使纸板接触齿数不同的齿轮
B.将正在发声的音叉触及面颊有震感
C.改变薄塑料滑过梳子的速度
D.改变敲鼓时的力度
(2)如图乙所示,将一把钢尺紧按在桌面上,一端伸出桌面适当的长度,拨动钢尺,就可听到 钢尺(钢尺/桌面被拍打)振动的声音,若改用更大的力拨动钢尺,则听到声音的 响度(音调/响度/音色)变大；逐渐增加钢尺伸出桌面的长度,仔细聆听钢尺振动发出的声音,发现音调逐渐 变低(变高/变低)了,观察发现此时钢尺振动慢了,当钢尺伸出桌面超过一定长度时,虽然用同样的力拨动钢尺,却听不到声音,这是由于 钢尺振动的频率低于20Hz，发出的是次声波，人耳听不到。
(3)如图丙所示,将正在发声的手机悬挂在广口瓶内,用抽气筒不停地向外抽气,经过较长的时间后,小明将 还能听到微弱的(不能听到/还能听到微弱的)手机声音,由此现象推理得出 声音的传播需要介质，真空不能传声。

答案： 22.（1）AC
（2）钢尺；响度；变低；钢尺振动的频率低于20Hz，发出的是次声波，人耳听不到
（3）还能听到微弱的；声音的传播需要介质，真空不能传声

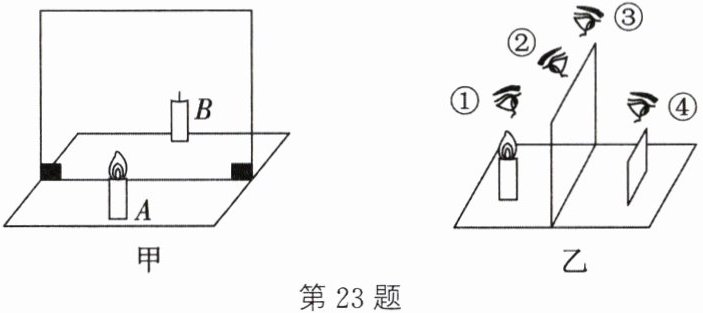

23. (9分)小明同学利用如图所示装置进行“探究平面镜成像特点”实验。可选择的实验器材有平面镜、不同厚度的紫色透明玻璃板、两个完全相同的蜡烛A和B、白纸、刻度尺等。

甲
乙
(1)应该选用B,目的是 便于确定像的位置。
(2)图甲中选择两个完全相同的蜡烛A和B的目的是 比较像与物的大小关系。
(3)实验中,有的同学发现无论怎样将蜡烛B在玻璃板后面的白纸上移动,都无法与蜡烛A的像完全重合,其原因可能是 玻璃板未与白纸垂直放置。
(4)为了验证平面镜所成的像是虚像,用光屏代替蜡烛B,按照图乙中③的方式观察光屏,发现 光屏上没有像,说明平面镜成的是虚像。

答案：
(1)B；便于确定像的位置。
(2)比较像与物的大小关系。
(3)玻璃板未与白纸垂直放置。
(4)③；光屏上没有像。
