《2025年通成学典课时作业本八年级物理上册苏科版宿迁专版》

18. 如图所示,将一只透镜正对着太阳,把一张纸放在它下方,纸上呈现一个圆光斑,光斑直径小于透镜直径,测得光斑到透镜的距离为L。

(1) 根据图像可推断该透镜的种类是凸透镜。
(2) 若透镜焦距小于L,透镜靠近纸面,会看到圆光斑先变小后变大;若透镜焦距大于L,透镜靠近纸面,会看到圆光斑一直增大。(填光斑大小变化情况)

答案： （1）凸透镜 （2）先变小后变大 一直增大

19. 如图,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条小鱼,一条鱼的位置变浅,另一条鱼变大,前者是由光的折射形成的虚像;后者是由鱼缸的右侧部分(等效于凸透镜)形成的虚像。

答案： 虚 右 虚

20. 在天安门广场某处,小丽想拍摄天安门城楼的全景,但发现在该位置只能从取景框中看到城楼的一部分。为了能拍摄到天安门城楼的全景,小丽应该向远离天安门城楼的方向移动,同时将镜头往后缩,或者选用焦距较小的照相机进行拍摄。

答案： 远离 后缩 小

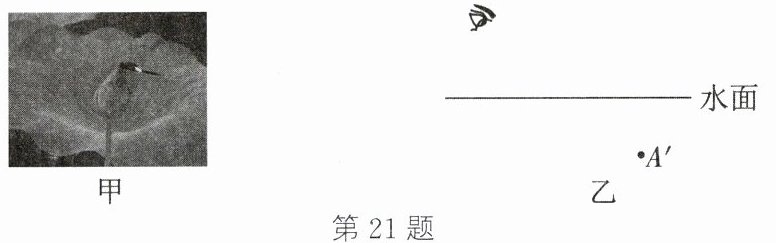

21. (6分)(1) 古诗词是中华文化的瑰宝,"小荷才露尖尖角,早有蜻蜓立上头"描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图,其中A'点表示水中"蜻蜓"的位置。

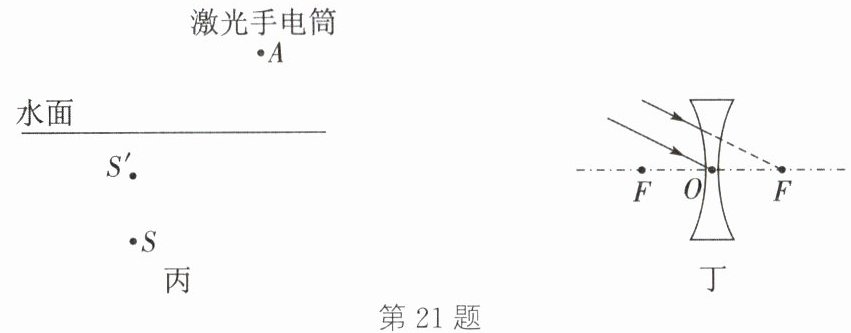

(2) 如图丙所示,渔民看到水中S'处有一条鱼,而S才是鱼的真实的位置,现要利用激光手电筒从A点发出一束光照射到S上,请你在图丙中完成光路。

(3) 在图丁中作出通过凹透镜的两条光线的折射光线。

答案：

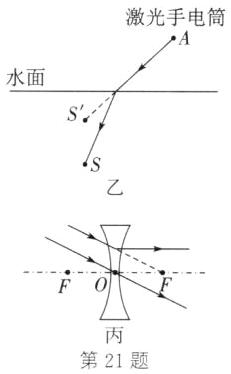

（1）如图甲所示 （2）如图乙所示 （3）如图丙所示 　　　　　　　 　　　　　　

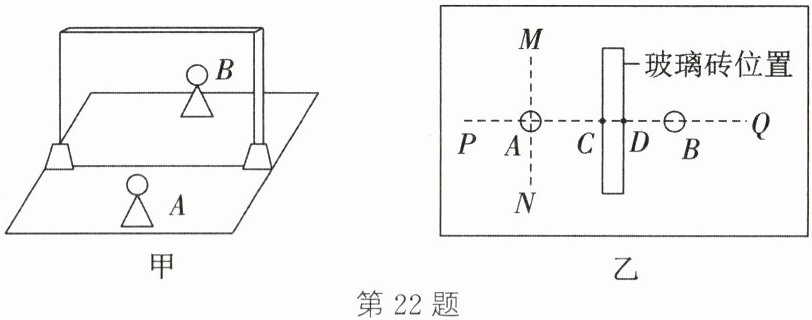

22. (10分)小明为了探究"平面镜成像时,像与物到平面镜的距离的关系",所用的实验器材有玻璃板、支架、两个相同的跳棋、纸和刻度尺,实验装置如图甲所示。

(1) 小明选用玻璃板而不选用平面镜的目的是便于确定像的位置,选用两个相同的棋子的目的是比较像与物的大小关系。
(2) 下午第四节课在教室用玻璃板和跳棋实验,在开灯时进行实验效果更好。
(3) 如果小明在寻找跳棋A的像的位置时,无论怎样沿桌面移动跳棋B,都不能使它与跳棋A的像重合,可能的原因是玻璃板与纸面没有垂直。
(4) 将棋子A置于玻璃板前方,观察到A的两个像,在玻璃板后方放置棋子B,使之与棋子A较亮的像重合。在方格纸上记下棋子A和B的位置,如图乙所示,此时物到镜面的距离为AC,像到镜面的距离为BC。
(5) 沿PQ方向移动棋子A多次实验,目的是避免偶然性。

答案： （1）便于确定像的位置 比较像与物的大小关系 （2）开灯 （3）玻璃板与纸面没有垂直 （4）较亮 方格纸 AC BC （5）PQ 避免偶然性
