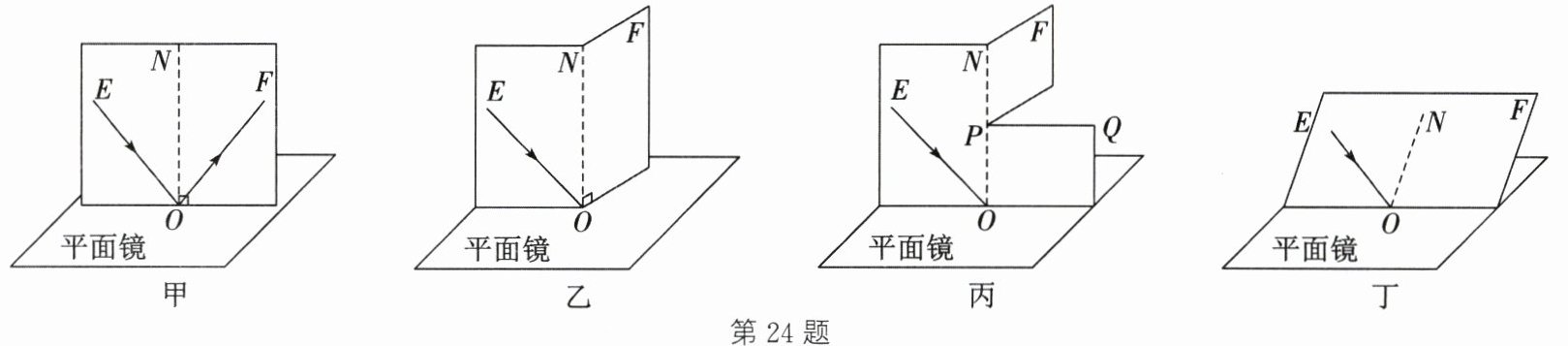

24. (8分)在“探究光反射的规律”时,小李进行了如图甲所示的实验。
甲
乙
丙
丁

(1)如图甲所示,平面镜放在水平桌面上,要在纸板上同时观察到反射光线和入射光线,需要将纸板垂直放置在平面镜上；实验时多次改变入射角的大小进行实验,然后得出结论,多次实验的目的是使结论更具有普遍性。
(2)如图乙,将纸板绕ON向后折,在NOF面上看不到反射光线,此时,反射光存在(存在/不存在)。
(3)为了进一步确定此时反射光线的位置,小李将纸板沿PQ剪开,将纸板的上半部分向后折,如图丙所示,发现在纸板右侧的下部(上部/下部)会看到反射光线。
(4)若将纸板整体向后倾斜(如图丁),此时,反射光线C。
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方
(5)实验中透过平面镜看到它的下面也有“白板和光路”,这种现象形成的原理是(是/不是)光的反射规律。
(6)实验探究过程中对于法线的理解,下列说法正确的是BC。
A.法线是真实存在的一条光线
B.法线可以帮助我们判断并测出入射角和反射角
C.法线有助于确定反射光线、入射光线在同一个平面

答案： 【解析】：
（1）要使入射光线和其反射光线的径迹同时在纸板上出现，则法线必须与平面镜垂直，并且反射光线、入射光线和法线必须在同一平面内，因此纸板与平面镜必须垂直；多次改变入射角的大小去测反射角大小的目的是多次实验来寻求实验的普遍规律；
（2）光反射时，根据光的反射定律知，反射光线、入射光线和法线在同一平面内，所以将纸板NOF向后折，在NOF面上看不到反射光线，但此时反射光仍然存在；
（3）根据光的反射定律知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图丙所示，让光线仍贴着纸板沿$AO$方向射向镜面，此时反射光线与入射光线仍在同一平面内，仍然在纸板右侧的下部，能看到反射光线；
（4）小李一面移动棋子，一面用眼睛观察，直到该棋子与A的像完全重合时，A的像与该棋子重合，说明平面镜所成的像与物体的大小相等；此过程中利用了替代法，用棋子B代替棋子A的像；
（5）由于平面镜所成的像与物体关于平面镜对称，所以实验中透过平面镜看到它的下面也有“白板和光路”，这种现象形成的原理是光的反射规律；
（6）法线不是实际存在的光线，而是过入射点作的一条直线，法线与镜面垂直，反射光线、入射光线和法线在同一平面内，法线有助于确定反射光线、入射光线在同一个平面，法线可以帮助我们判断并测出入射角和反射角。
【答案】：
（1）垂直；使结论更具有普遍性；（2）存在；（3）下部；（4）C；（5）是；（6）BC。

25. (12分)如图,在“探究凸透镜成像规律”的实验中:
甲
乙
丙
丁
(1)实验前,应调整烛焰、光屏的中心位于凸透镜的主光轴上；图甲中凸透镜的焦距为10cm,在图示位置将蜡烛向右移至20cm刻度线处,此时将图中的光屏向右移动,调节后可在光屏上得到一个倒立、缩小的清晰实像。
(2)在(1)基础上,将蜡烛远离凸透镜,为使光屏上再次呈现清晰的像,可将光屏靠近透镜,或光屏位置不动,在蜡烛与凸透镜之间放置焦距合适的凹透镜。
(3)将图甲中的凸透镜换成焦距为30cm的凸透镜,保持蜡烛和凸透镜的位置不变,在光具座上移动光屏,不能找到某一位置,使像清晰呈现在光屏上。
(4)用另一个凸透镜进行实验,如图乙所示,此时光屏上呈现了清晰的像。现测出蜡烛到凸透镜的距离为m,光屏到凸透镜的距离为n(m＜n＜2m),则该凸透镜的焦距f的范围是C。
A.0＜f＜m
B.m＜f＜n
C.m/2＜f＜n/2
(5)图丙中,凸透镜位于P处(图中未画出)位置不变,移动蜡烛,光屏先后在P同侧的A、B两处得到烛焰清晰的像,且A处的像比B处大,则以下说法正确的是③④。
①P点位置在A的左侧
②蜡烛的移动方向向左
③A处像可能是缩小的
④B处像可能是缩小的
(6)将点燃的蜡烛移到如图丁所示的位置,人眼观察到正立、放大的像,现将光屏放在虚线的位置,人眼观察到烛焰的像C。
A.能成在光屏上
B.大小不变
C.会消失
D.亮度变暗

答案： 【解析】：
本题主要考查凸透镜成像规律的实验探究，涉及实验操作、成像特点、焦距范围判断以及像的变化等知识点。
（1）实验前，为使像成在光屏中央，应调整烛焰、光屏的中心位于凸透镜的主光轴上。已知凸透镜焦距$f = 10cm$，蜡烛移至$20cm$刻度线处时，物距$u=50cm - 20cm = 30cm$，$u\gt 2f$，根据凸透镜成像规律，此时成倒立、缩小的实像，像距$f\lt v\lt 2f$，所以光屏应向右移动。
（2）蜡烛远离凸透镜，物距增大，根据“物远像近像变小”，为使光屏上再次呈现清晰的像，像距应减小，可将光屏靠近透镜；也可利用凹透镜对光线的发散作用，在蜡烛与凸透镜之间放置焦距合适的凹透镜，使光线延迟会聚，从而使像成在光屏上。
（3）将凸透镜换成焦距为$30cm$的凸透镜，保持蜡烛和凸透镜的位置不变，此时物距$u = 50cm - 0cm = 50cm$，$u\gt 2f$（$f = 30cm$），像距$f\lt v\lt 2f$，即$30cm\lt v\lt 60cm$，而光具座长度可能不足以满足此像距要求，所以在光具座上移动光屏，不能找到某一位置使像清晰呈现在光屏上。
（4）已知蜡烛到凸透镜的距离为$m$，光屏到凸透镜的距离为$n$（$m\lt n\lt 2m$），此时成倒立、放大的实像，则$f\lt m\lt 2f$，$n\gt 2f$，解不等式组$\begin{cases}f\lt m\lt 2f\\n\gt 2f\end{cases}$可得$\frac{m}{2}\lt f\lt \frac{n}{2}$。
（5）凸透镜位置不变，移动蜡烛，光屏先后在$P$同侧的$A$、$B$两处得到烛焰清晰的像，且$A$处的像比$B$处大，根据“物近像远像变大”，可知$A$处像距大，物距小，像较大；$B$处像距小，物距大，像较小。所以$P$点位置在$A$的右侧，①错误；蜡烛应向右移动，物距减小，像距增大，像变大，②错误；$A$处像可能是缩小的，当物距大于二倍焦距时成缩小的像，③正确；$B$处像可能是缩小的，当物距大于二倍焦距时成缩小的像，④正确。
（6）将点燃的蜡烛移到如图丁所示的位置，人眼观察到正立、放大的像，此时物距小于焦距，成正立、放大的虚像，虚像不能成在光屏上，所以将光屏放在虚线的位置，人眼观察到烛焰的像会消失，选C。
【答案】：
（1）主光轴；右；缩小。
（2）靠近；凹。
（3）不能。
（4）C。
（5）③④。
（6）C。
