24. (9分)如图所示,课堂上,老师用一套科学器材进行"研究光的反射定律"的实验演示,其中有一个可折转的光屏。

(1) 光屏在实验中的作用是显示光的传播路径。

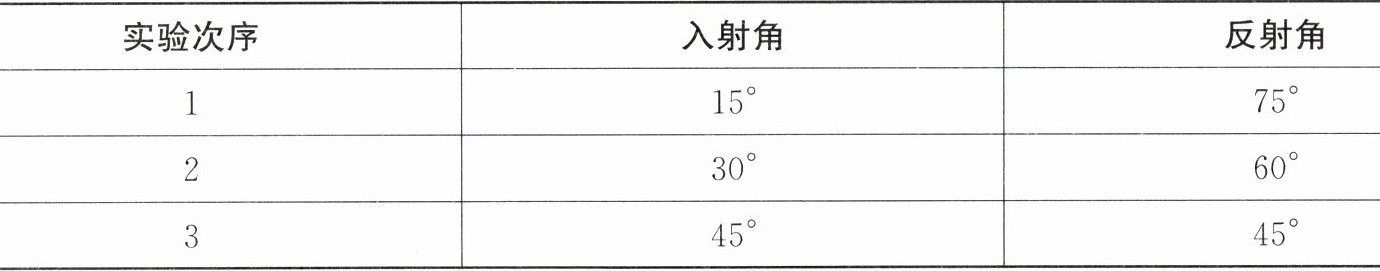

(2) 课后,某同学利用同一套实验器材,选择入射角分别为15°、30°、45°的三条光线进行实验,结果得到了不同的数据,如表所示。经检查,三次实验中各角度的测量值都是准确的,但总结的规律却与反射定律相违背。你认为其中的原因是反射角判断错误，把反射光线与镜面的夹角当成反射角了。多次实验的目的是得出普遍规律。

|实验次序|入射角|反射角|
|1|15°|75°|
|2|30°|60°|
|3|45°|45°|

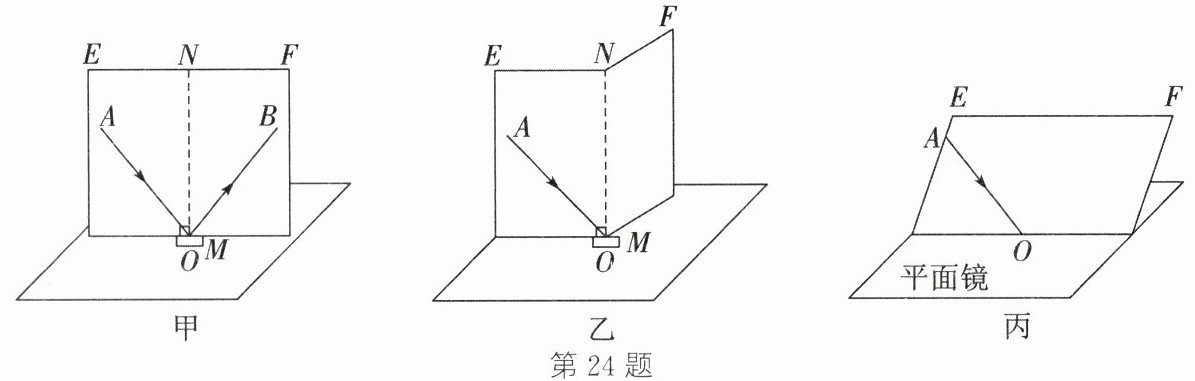

(3) 如图甲,当E、F在同一平面上时,让入射光线AO沿纸板E射向镜面,在F上可看到反射光线OB;如图乙,若将F面向后折,F面上没有反射光,此时反射光线的位置没有改变。(有/没有)
(4) 在实验过程中,若将纸板倾斜,如图丙所示,让光线仍贴着纸板沿AO方向射向镜面,此时反射光线与入射光线在同一平面内,在纸板上不能看到反射光线。
(5) 由图甲、乙的现象得出的结论是反射光线、入射光线和法线在同一平面内。
(6) 完成上述实验后,该同学将光线沿着图甲BO射入,是为了验证在光的反射中光路可逆。

答案： （1）显示光的传播路径 （2）反射角判断错误，把反射光线与镜面的夹角当成反射角了 得出普遍规律 （3）没有 没有 （4）在 不能 （5）反射光线、入射光线和法线在同一平面内 （6）在光的反射中光路可逆
