《2025年通成学典课时作业本八年级物理上册苏科版宿迁专版》

21. (6分)按下列要求作图。
(1) 游泳时若潜在水中,看泳池边的同学,总是感觉个子比平时高。如图甲所示,B、C点分别代表水面外的物体及其对应的像,请画出水中的人从A点看到水外物体的光路图。

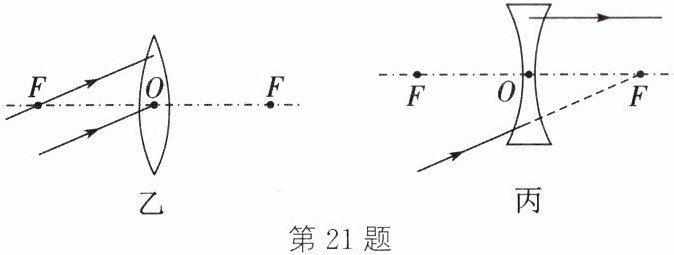

(2) 完成如图乙、丙所示的光路图。

答案：

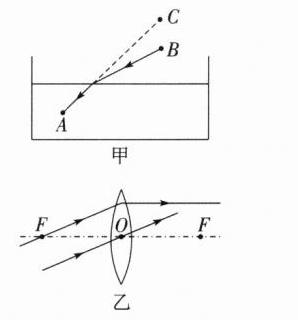

(1)如图甲所示
(2)如图乙、丙所示

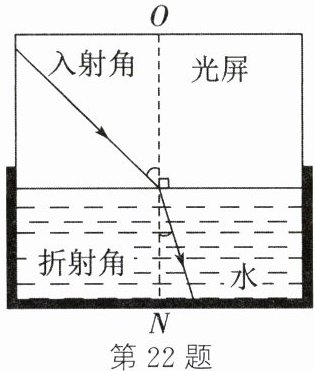

22. (9分)在验证"光的折射规律"的实验中,小华同学利用激光笔、水槽、水和一个可绕ON折转的光屏进行了如图所示实验。

(1) 实验中应选择表面较粗糙的光屏来显示光路,打开激光笔,当光从空气射入水中时,传播方向不一定发生改变。
(2) 小华将折射光线所在的半个光屏向后折转一个角度,她这样操作的目的是验证折射光线、入射光线和法线在同一平面内。
(3) 保持入射光线不变,向水槽中缓慢地持续加水,小华发现折射光线在水槽底部形成的光斑逐渐向左移动,于是她认为折射角在逐渐变小。她的观点是否正确?不正确。
(4) 小华测得如表所示的两组数据:

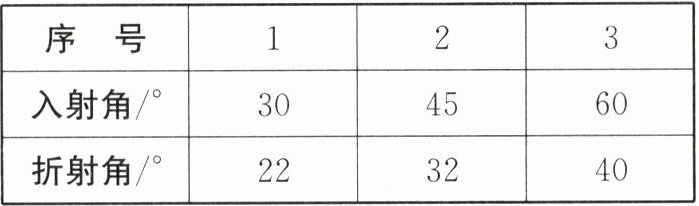

表1 光从空气斜射入水中
|序号|1|2|3|
|入射角/°|30|45|60|
|折射角/°|22|32|40|

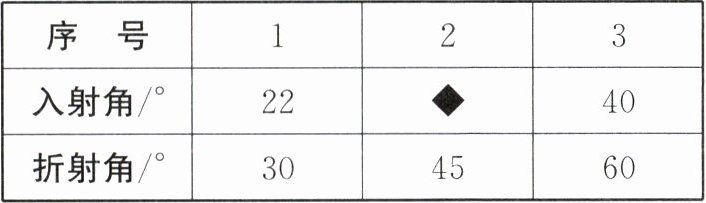

表2 光从水中斜射入空气
|序号|1|2|3|
|入射角/°|22|◆|40|
|折射角/°|30|45|60|
① 表2中数据被"◆"遮挡住看不到,由表中信息可知这个数据是32。
② 如果小华在探究光从空气斜射入水中的折射规律时,完成了第4次实验,入射角是40°,折射角可能是B。
A. 20°
B. 28°
C. 35°
D. 60°

答案：
(1)粗糙 不一定
(2)折射光线、入射光线和法线在同一平面内
(3)不正确
(4)①32 ②B
