《2025年通成学典课时作业本八年级物理上册苏科版宿迁专版》

9. 如图所示为光沿CO射向半圆形玻璃砖的圆心O,分别透过平直界面AOB和圆弧形界面AMB时的光路。在玻璃中的光线为OE(OD/OE),光射出圆弧形界面AMB时的光线为EI(DF/DG/EH/EI)。

答案： 9.OE　EI

10. 一束光线射入玻璃砖,与上表面的夹角为60°,则反射角为30°。若使入射角的角度变化,则折射角的角度变化的大小与入射角的角度变化的大小不相同(相同/不相同)。

答案： 10.30°　不相同

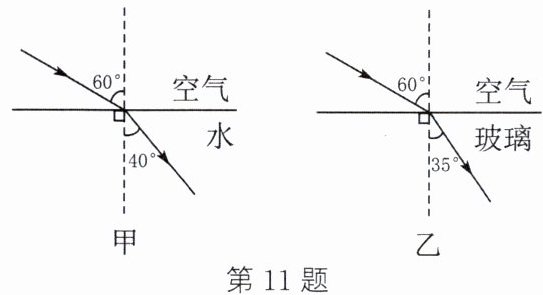

11. 小明在探究“光的折射规律”时,做了两个实验,如图所示。对比两图,你的发现是在入射角相同时，不同介质中的折射角不同(合理即可)。根据这两幅图,请你提出一个有探究价值的问题：影响折射角大小的因素是什么(合理即可)?

答案： 11.在入射角相同时，不同介质中的折射角不同(合理即可)　影响折射角大小的因素是什么(合理即可)

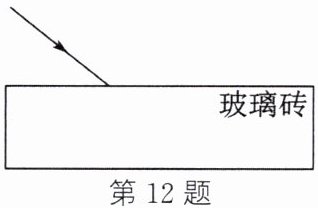

12. 如图所示,一束光射向玻璃砖并穿过玻璃砖,画出这束光进入玻璃砖和离开玻璃砖后的光线（注意标出法线）。

答案：
12.如图所示

13. 如图所示,画出光通过玻璃三棱镜时的光路。

答案：
13.如图所示

14. 将一平面镜斜放在装有水的水槽中,一束光垂直射向水面,如图所示。请画出这束光在水中行进最后射出水面的大致光路图。

答案：
14.如图所示

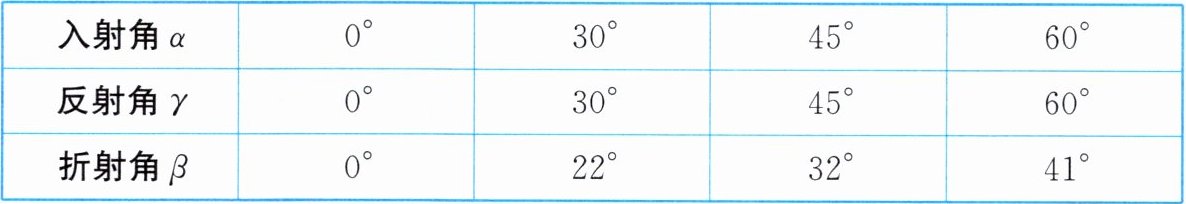

15. 小强同学利用如图所示的实验装置探究“光的反射和折射规律”。在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的,NOM为两半圆的分界线,其中光屏F可绕直径NOM前后折转。实验测量数据如表所示。

(1)为了更清晰地观察到水中的光路,可采用的方法是在水中滴几滴牛奶(合理即可)(写出一个即可)。
(2)当光从空气射入水中时,光的传播方向不一定(一定/不一定)发生改变。
(3)由表中数据可知,光从空气斜射入水中时,折射角小于(大于/等于/小于)入射角,且折射角随着入射角的增大而增大。
(4)由表中数据可知,当光从水中以32°的入射角斜射到空气中时,折射角为45°。
(5)小强同学在做实验时,当他沿AO方向射入一束光,光屏F上没有反射光和折射光,原因可能是光屏F绕NOM向前或者向后折转了一定角度。

答案： 15.
(1)在水中滴几滴牛奶(合理即可)　
(2)不一定
(3)小于　增大　
(4)45　
(5)光屏F绕NOM向前或者向后折转了一定角度
