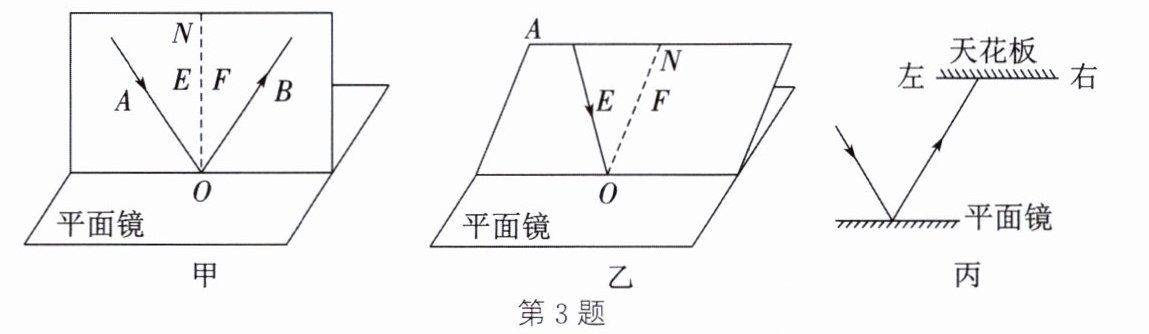

3.(2024·南京鼓楼校级模拟)如图，在“探究光的反射规律”实验中，平面镜水平放置于桌面上，E、F是两块可以绕接缝ON翻折的白色硬纸板。

(1)如图甲所示，白色硬纸板应当竖直立在平面镜上。
(2)实验时从纸板前不同的方向都能看到光的传播路径，这是因为光在纸板上发生了漫(镜面/漫)反射。
(3)让一束光紧贴纸板E沿AO方向射向镜面上的O点，在纸板F上呈现反射光束OB，然后将纸板F绕ON向前或向后翻折，在纸板F上看不到反射光束，这表明反射光线、入射光线和法线在同一平面内。

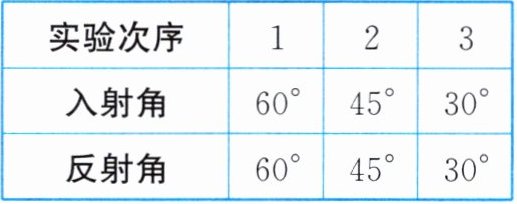

(4)多次改变入射光的方向并描绘光的传播路径，用量角器量出每组反射角与入射角的大小并记入表格，可得的结论是反射角与入射角的大小相等。
(5)当反射光与入射光夹角为100°时，入射角为50°。若入射光束AO绕O点顺时针旋转，将观察到反射光束OB在平面镜中所成的像绕O点顺时针旋转。
(6)保持平面镜水平，纸板F转到与纸板E在同一平面，保持入射光束与ON夹角不变且紧贴纸板E射到O点，将整个纸板向后倾斜(如图乙)，此过程中没有发生改变的是A。
A. 法线位置
B. 反射光线方向
C. 反射角大小
(7)如图丙所示，一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，观察到光斑位置的变化情况是不变。

答案： 3.（1）竖直 （2）漫（3）同一平面内 （4）反射角与入射角的大小相等（5）50 顺 （6）A （7）不变
