《2025年顶尖课课练九年级物理全一册沪科版》

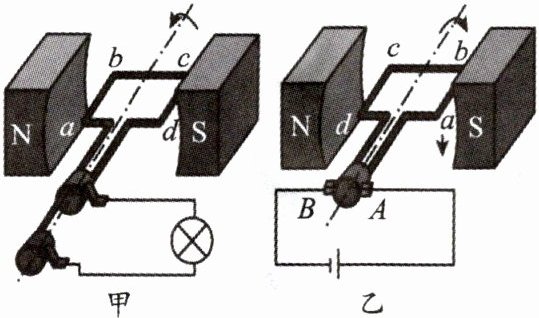

1. 如图 19 - 9 是甲、乙两个设备的工作原理图,下列说法正确的是(A)。

A.甲是发电机的工作原理图
B.乙的工作原理是电磁感应现象
C.甲工作时将电能转化为机械能
D.乙的工作原理与麦克风的工作原理相同

答案： A

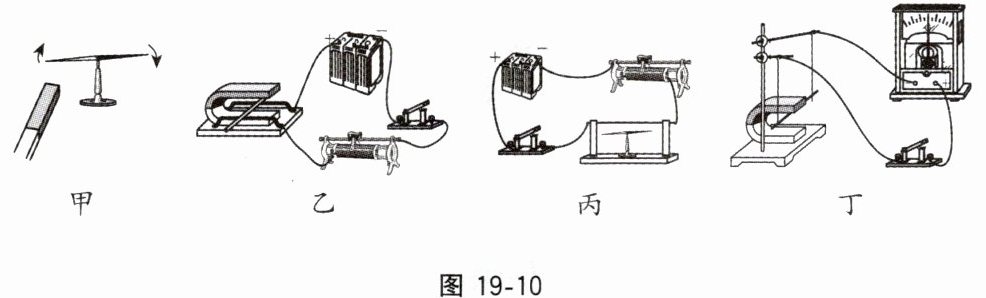

2. 如图 19 - 10 所示的实验中能说明发电机工作原理的是(D)。


A.甲图中,小磁针在磁体的磁力作用下转动
B.乙图中,开关闭合后磁场中的导体受力运动
C.丙图中,开关闭合后小磁针在电流磁场作用下转动

D.丁图中,闭合电路的一部分导体做切割磁感线运动时电流表指针偏转

答案： D

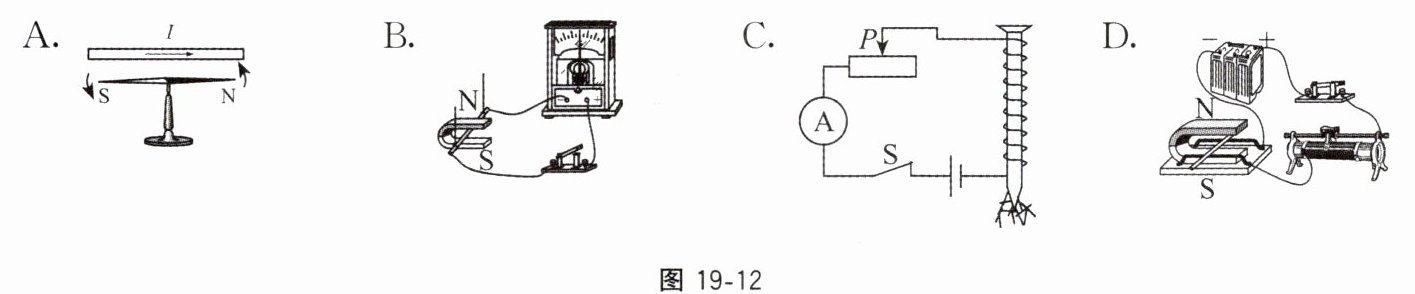

3. 如图 19 - 11 所示为风力发电机。图 19 - 12 中能反映风力发电机工作原理的是(B)。

答案： B
