《2025年顶尖课课练九年级物理全一册沪科版》

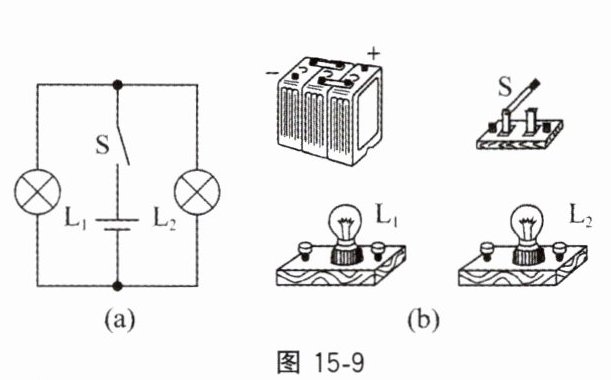

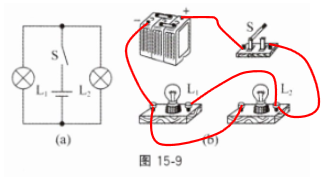

5. 按图15-9(a)所示电路图,将图(b)中的实物连接起来。(用笔画线代替导线,导线不允许交叉)

答案：

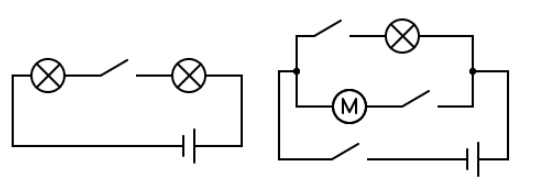

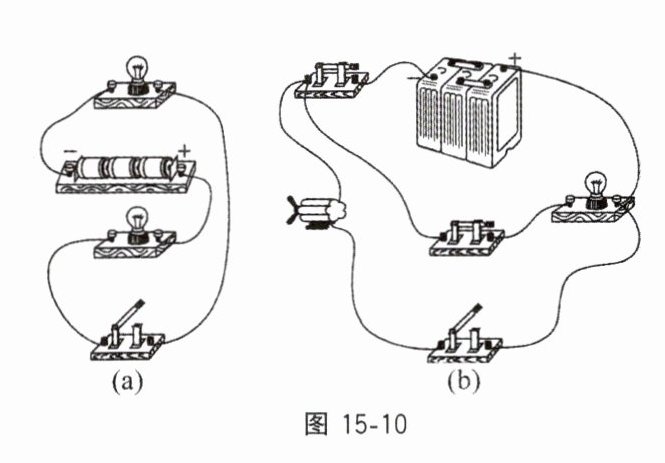

6. 把图15-10中的(a)、(b)两个实物电路改画成电路图。

答案：

1. 电流
(1)概念：电路中的自由电荷会定向移动,形成持续的电流。电流有强弱之分。电流用字母I表示。
(2)单位：电流的国际单位是安培(安),符号是A,比它小的单位还有毫安(mA)和微安(μA)。
$1\mathrm{A}= $$10^{3}$$\mathrm{mA}= $$10^{6}$$\mu \mathrm{A}$。

答案： （1）定向 I （2）安培(安) A 毫安(mA) 微安(μA) $10^{3}$ $10^{6}$

2. 电流表的使用
(1)测量电流的仪表是电流表,它在电路图中的符号是Ⓐ。
(2)电流表的使用规则：
①电流表要与被测用电器串联；
②接线柱的接法要正确,使电流从正(+)接线柱流入,从负(-)接线柱流出；
③被测电流不能超过电流表的量程；
④绝对不允许不经过用电器而把电流表连到电源的两极上。
(3)实验室中常用的电流表有两个量程：
①$0\sim 0.6\mathrm{A}$,每小格表示的电流值为0.02$\mathrm{A}$；
②$0\sim 3\mathrm{A}$,每小格表示的电流值为0.1$\mathrm{A}$。

答案： （1）电流表 Ⓐ （2）①串联 ②正(+) 负(-) ③量程 ④电源的两极 （3）①0.02 ②0.1
