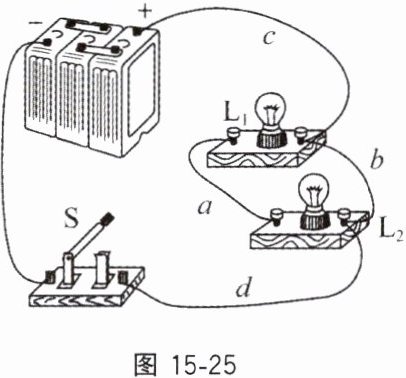

例1 灯 $ L_1 $ 和 $ L_2 $ 组成如图 15 - 25 所示的电路,若开关 $ S $ 闭合,则(D)。

A.两灯都亮,拆除导线 $ a $,两灯串联
B.两灯都亮,拆除导线 $ b $,两灯并联
C.两灯都不亮,拆除导线 $ a $,两灯并联
D.两灯都不亮,拆除导线 $ b $,两灯串联

答案： 解析 分析电路可知,当开关 $ S $ 闭合时电路短路,两灯均不亮,故 A、B 选项错误；拆除导线 $ a $ 后,开关 $ S $ 闭合时电路仍然是短路的,并不是并联,故 C 选项错误；拆除导线 $ b $ 后,电流的路径只有一条,则两灯串联,故 D 选项正确。
评注 对串、并联电路的分析和判断,用电流的路径来判断是一种很实用的方法。

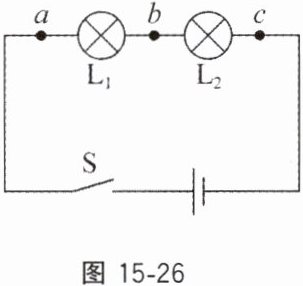

例2 小明用如图 15 - 26 所示电路来探究串联电路中的电压关系。已知电源电压为 $ 6V $,当开关 $ S $ 闭合后,发现两灯均不亮。他用电压表分别测 $ a $、$ c $ 和 $ a $、$ b $ 两点间的电压,发现两次电压表示数均为 $ 6V $,由此判定灯$ L_1 $(选填“$ L_1 $”或“$ L_2 $”)开路,用电压表测 $ b $、$ c $ 两点间的电压,示数为0 $ V $。

答案： 解析 用电压表分别测 $ a $、$ c $ 和 $ a $、$ b $ 两点间的电压,两次电压表的示数均等于电源电压 $ 6V $,说明电路中从 $ a $ 点开始到电源正极之间电路没有断开,同时,从 $ b $ 点到 $ c $ 点一直到电源负极之间也没有开路,由此判定灯 $ L_2 $ 完好,灯 $ L_1 $ 开路。用电压表测 $ b $、$ c $ 两点间的电压时,由于灯 $ L_1 $ 开路,电压表示数为 $ 0 $。
评注 利用电压表判断电路故障部位是一种较为常用的方法,当把电压表接在某两点间,如果电压表有示数,说明在电压表所接的两点之间的外侧电路接通完好；反之,如果电压表没有示数,说明在电压表所接的两点之间的外侧电路存在开路。
