《2025年顶尖课课练九年级物理全一册沪科版》

例 在用电流表测量电流的实验中：

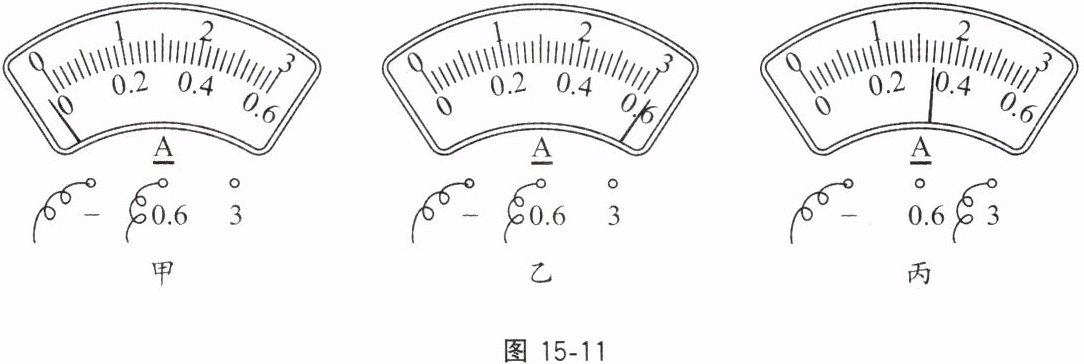

(1)甲同学在闭合开关前发现电流表的指针如图15 - 11甲所示,其原因是电流表没有调零；若是在闭合开关后出现此情况,则原因是电流表正、负接线柱接反了。
(2)纠正问题后将电流表重新接入电路中,甲同学闭合开关,又发现电流表指针如图乙所示,其原因是电流表量程选择过小。断开开关,接下来的操作应是换接电流表0~3A量程。
(3)他正确连接电路进行实验时,电流表示数如图丙所示,正确读数应为1.7$\mathrm{A}$。

答案：
(1)电流表没有调零；电流表正、负接线柱接反了。
(2)电流表量程选择过小；换接电流表$0\sim3A$量程。
(3)$1.7$。

1. 下列关于串联电路的说法中,错误的是(B)。
A.各用电器是逐个顺次地连接起来的
B.家中各用电器之间是串联的
C.一个开关可使电路中的各灯泡同时发光或同时熄灭
D.若一个用电器的内部开路,则其余的用电器不能正常工作

答案： B

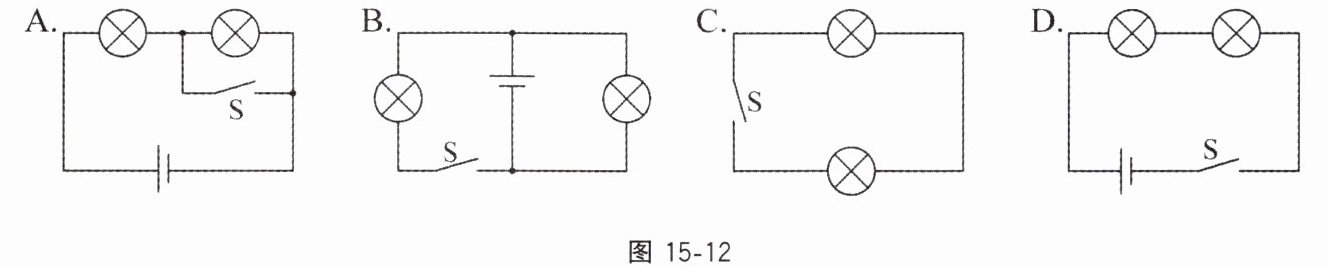

2. 如图15 - 12所示,当开关$\mathrm{S}$闭合时,两只小灯泡能同时发光的正确电路是(D)。

A.
B.
C.
D.

答案： D
