《2025年顶尖课课练九年级物理全一册沪科版》

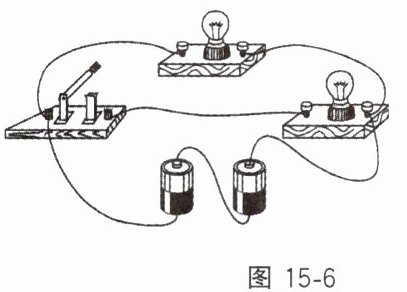

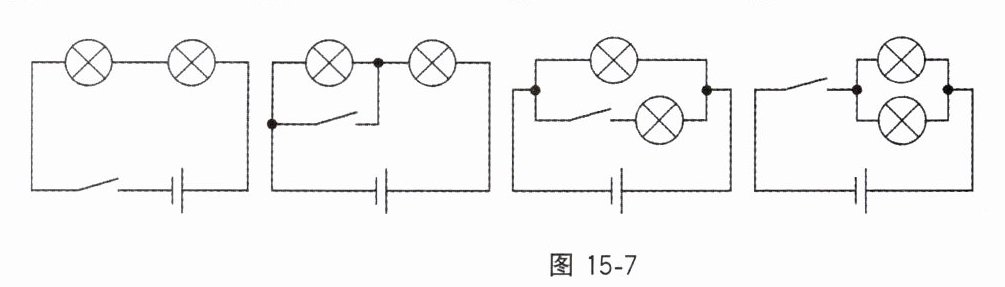

例2 在图15-7的四个电路中,与实物电路图(图15-6)对应的是(C)。

答案： 解析 从实物图可以看出电流的路径有两条,A、B选项显然跟实物图不对应；从实物图还可以进一步看出两灯有一个灯始终是亮着,开关只控制右边那盏灯的工作,故D选项跟实物图也不对应。所以正确答案为C。
评注 根据实物图画电路图,或根据电路图连接实物图是电路连接的基本技能。在画图或连接过程中,一定要注意对应关系。

1. 关于电源,下列说法中正确的是(D)。
A.只要是带电体,就可以作为电源
B.只要能提供电的装置就是电源
C.电源是把化学能转化为电能的装置
D.电源是把其他形式的能转化为电能的装置

答案： D

2. 某同学使用手电筒时,发现小灯泡不亮,在进行检修前,他对造成该现象的直接原因做出了以下四种判断,其中不可能的是(D)。
A.小灯泡灯丝断了
B.电池的电压过低
C.小灯泡接触不良
D.开关处出现短路

答案： D

3. 使用蓄电池时,用导线直接把两极连接起来会损坏电源的原因是(D)。

A.发生断路现象,放电电流太小
B.发生断路现象,没有电流通过

C.发生短路现象,放电电流太小
D.发生短路现象,放电电流太大

答案： D

4. 在如图15-8所示的电路中,当开关$S_1、$$S_2$都断开时叫开路；当开关$S_1、$$S_2$都闭合时叫短路；当开关$S_1$闭合$,S_2$断开时叫通路。

答案： 开 短 通
