《2025年顶尖课课练九年级物理全一册沪科版》

3. 如图18 - 8所示,当导线中有电流通过时,导线下方的小磁针会发生偏转,它表明通电导体周围存在着磁场。这个现象是丹麦物理学家奥斯特首先发现的。实验表明,改变导线中的电流方向,小磁针的偏转方向会发生改变,这说明电流周围的磁场方向跟电流方向有关。

答案： 电流　通电导体周围存在着磁场　奥斯特　改变　磁场方向　电流方向

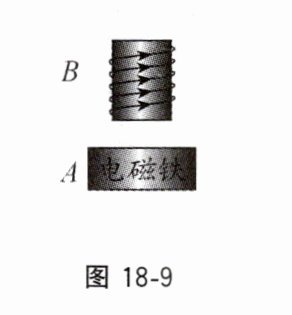

4. 图18 - 9是一种排斥式磁浮列车的设计原理图,A是安装在铁轨上的电磁铁,B是安装在车身上的螺线管,其电流方向如图所示,请在图中分别标出通电螺线管B的N极和电磁铁A的N极。

答案：
如图D-4所示

5. 当给螺线管通电时,小磁针N极的指向如图18 - 10所示。试在图中标出螺线管的极性及电流方向。

答案：
如图D-5所示

6. 如图18 - 11所示,闭合开关S后,小磁铁的N极向东偏转,请标出电源的正、负极。

答案： 电源左端为负，右端为正

1. 通电导线在磁场中的受力情况
大量实验表明：磁场对通电导线具有力的作用,其作用力的方向与磁场的方向、电流的方向有关。如果只改变通电导线中电流的方向,导线的运动方向就随着改变；如果只改变通电导线所处的磁场的方向,导体的运动方向也随着改变。

答案： 力 磁场 电流 电流 磁场

2. 直流电动机工作原理
电动机是根据通电导线在磁场中会受力的作用的原理制成的,它工作时将电能主要转化为机械能。

答案： 通电导线 磁场 电 机械
