《2025年名师金典八年级科学上册浙教版》

【实验新情景】

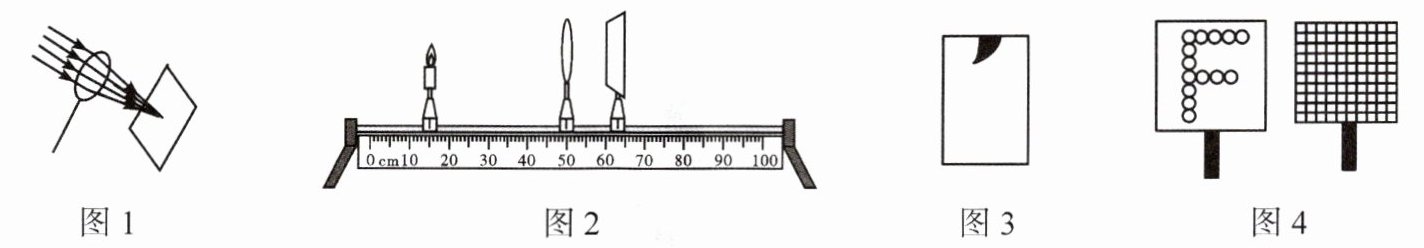

如图是“探究凸透镜成像规律”的实验,请据图回答问题。

(1)小金同学先将凸透镜对着太阳光,调整凸透镜和白纸间的距离,直到太阳光在白纸上会聚成一个最小、最亮的点,如图1所示,这一操作的目的是______。
(2)为了使烛焰的像能成在光屏的中央,要调整烛焰、凸透镜和光屏三者的高度,使它们的中心处于______。
(3)若所测该凸透镜的焦距为15厘米,在实验过程中,当蜡烛与凸透镜的距离如图2所示时,移动光屏,在光屏上可得一个清晰的像,这个像是______(填“倒立”或“正立”)、______(填“放大”“缩小”或“等大”)的像。生活中常用的______就是利用这个原理制成的。
(4)若凸透镜固定不动,再将蜡烛和光屏的位置互换,还可在光屏上得到一个清晰的像,则此时所成的像是______(填“倒立”或“正立”)、______(填“放大”“缩小”或“等大”)的像。
(5)实验一段时间后,观察到光屏如图3所示,为得到完整的像,可将凸透镜向______调节。
(6)实验时,若用不透明纸板把凸透镜遮住一半,那么在光屏上的像______(填“仍完整”或“缺少一半”),像的亮度将______(填“变亮”“变暗”或“不变”)。
(7)进一步探究规律
①移动蜡烛,使其从二倍焦距以外的位置逐渐靠近凸透镜的焦点,同时调节光屏以使对应的像清晰。观察像有什么变化？______；像距有什么变化？______。
②当蜡烛移到光具座上某位置处,发现无论怎样移动光屏,在光屏中心只能看到一个大小不变的圆形亮斑,可能的原因是______。
③当物距u小于焦距f时,在光屏上还能得到像吗？______。此时怎样才能观察到像呢？______,观察到的像的特征是______。
(8)思考讨论：小金在实验后对装置进行了改进,将蜡烛换成带有“F”形的LED灯光屏贴上方格纸,如图4所示,请写出改进后其中一个优点：______。

答案：
(1)测凸透镜的焦距　
(2)同一高度　
(3)倒立　缩小　照相机　
(4)倒立　放大　
(5)下　
(6)仍完整　变暗　
(7)①一直变大　一直变大　②烛焰处在凸透镜的焦点上③不能　取下光屏，从凸透镜的右侧，通过凸透镜向左观察正立、放大的虚像　
(8)LED灯比烛焰更稳定(或便于比较物与像的大小)

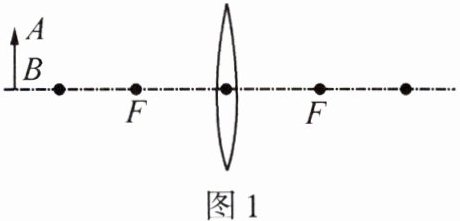

1. 如图1所示,AB是物体,请作出物体经过凸透镜折射后所成实像A'B'的位置。

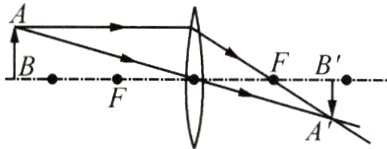

答案：

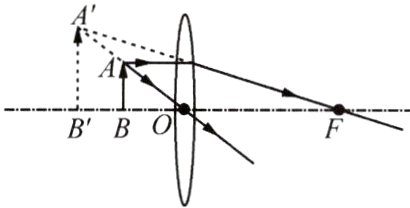

2. 如图2所示,是放大镜的成像情况。请画出成像光路图,确定凸透镜、光心O、焦点F的位置。

答案：
