【实验新情景】

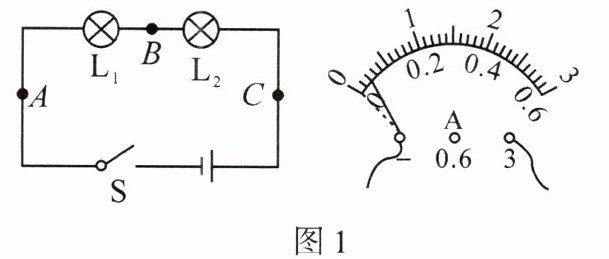

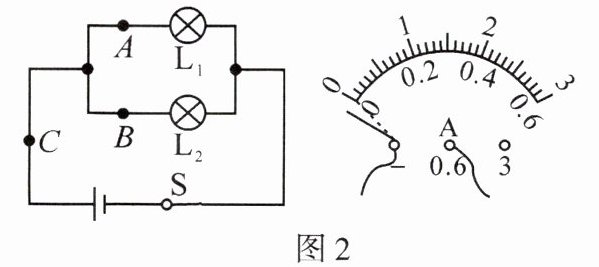

在研究不同电路的电流规律时,小金同学做了图 1、图 2 两个实验(实验只有一只电流表)。


(1)实验前检查器材时,小金发现电流表指针指在零刻线左侧,接下来的操作是______。
(2)连接电路时,开关应该______,电流表应______(填“串联”或“并联”)在被测电路中。
(3)在图 1 实验中,小金发现当闭合开关试触时,电流表指针摆动出现了图中所示的情况,接下来的操作是______。

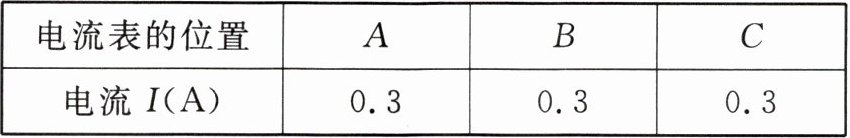

(4)下表是小金同学在图 1 实验时记录的数据,分析实验数据得出的结论是______。你认为这个实验存在的不足是______。
|电流表的位置|A|B|C|
|电流 I(A)|0.3|0.3|0.3|

(5)在进行图 2 实验时,若要测量干路电流,则电流表应连接在______(填“A”“B”或“C”)点。
(6)小金在测量 A 处的电流时,发现电流表的指针偏转如图 2 中所示,原因是______。纠正错误后,小金继续进行实验,突然灯泡$ L_1$熄灭$,L_2$仍发光,则电路故障可能是______(填$“L_1$短路”或$“L_1$断路”)。

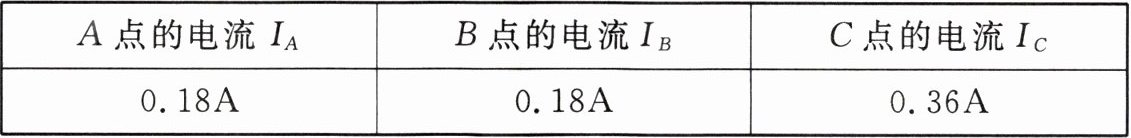

(7)排除各种故障,最终小金准确地测出 A、B、C 三处的电流,数据如表所示。他由此得出的实验结论是在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。请指出实验中造成“支路电流相等”的原因是______。
|A 点的电流 Iₐ| B 点的电流 Iᵦ|C 点的电流 Ic|
|0.18A|0.18A|0.36A|

答案：
(1)进行调零　
(2)断开　串联　
(3)断开开关，把电流表的量程改为0~0.6A 　
(4)串联电路中的电流处处相等　实验次数太少，不能说明结论具有普遍性　
(5)C　
(6)电流表正负接线柱接反了　L₁断路　
(7)用同一规格的灯泡进行实验

探究“并联电路电流规律”的实验如下：

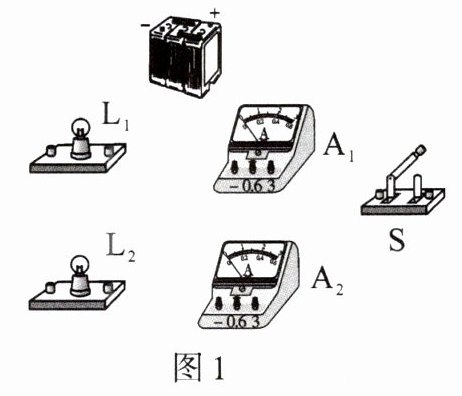

(1)在如图 1 所示的实物中,用笔画线代替导线连接好电路。要求：$A_1$测$ L_1$的电流$,A_2$测$ L_2$的电流,开关控制$ L_1、$$L_2(L_1、$$L_2$电流不超过 0.6A)______
(2)请在图 2 虚线框内按实物图画出相应的电路图。______

答案：

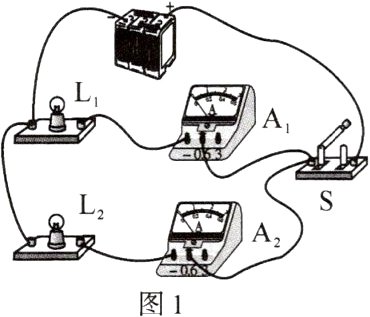

(1) 　　

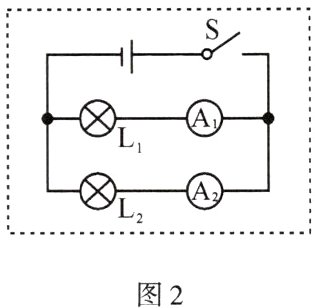

(2)
