【实验新情景】
小张做了“伏安法测小灯泡电阻”的实验,请根据实验回答下列问题。
(1)“伏安法”测电阻的实验原理是______。

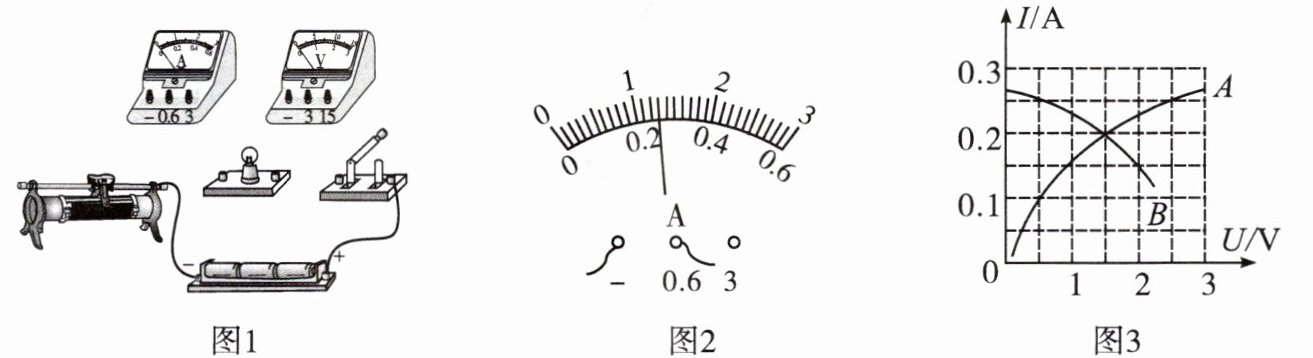

(2)用笔画线代替导线完成图1的电路连接。

(3)闭合开关后,发现小灯泡不亮,但电流表有示数,则接下来应进行的操作是______。
A. 更换小灯泡 B. 检查电路是否断路 C. 移动滑动变阻器滑片,观察小灯泡是否发光
(4)某次测量时,小张观察到某一电表的示数如图2所示,则此电表的读数为______。
(5)某次实验过程中发现电流表、电压表指针均反向偏转,最方便的解决方法是______。
(6)测量过程中,灯丝突然烧断,则电压表的示数______。更换相同规格的灯泡,重测的数据如下表所示,绘出 I-U 图象如图3中的______所示。
(7)依据表格中的数据,小张求出小灯泡电阻的平均值,你同意这种做法吗？说出你的理由：______。

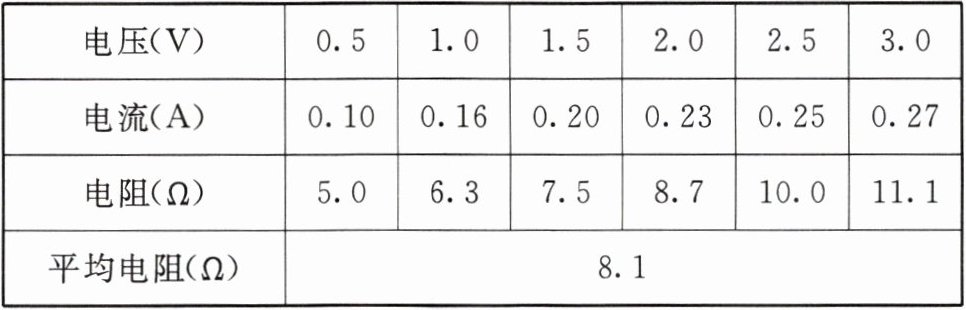

| 电压(V) | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| 电流(A) | 0.10 | 0.16 | 0.20 | 0.23 | 0.25 | 0.27 |
| 电阻(Ω) | 5.0 | 6.3 | 7.5 | 8.7 | 10.0 | 11.1 |
| 平均电阻(Ω) | | | 8.1 | | | |

(8)另外一组同学用相同的器材和电路也做这个实验时,由于接线错误,根据测量的数据绘出的 I-U 图像如图3中的 B 所示。你认为错误的原因可能是______。
(9)若实验时,电源电压保持 15V 不变,电压表上标有“3V”的接线柱已损坏,且暂时无条件修复。在不更换器材的情况下完成上述实验,你的方法是：______。

答案：

(1)$R=\frac{U}{I}$

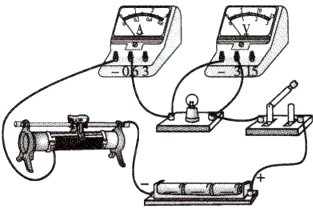

(2)如图
(3)C
(4)0.26A
(5)对调电源的正负极
(6)变大A
(7)不同意;灯丝的电阻受温度影响，并非一个定值
(8)电压表接在了滑动变阻器两端
(9)将电压表0~15V量程接在滑动变阻器两端

伏安法测电阻实验中电压表已损坏,电流表完好,设计了如图所示的电路,也完成了实验,请将下列实验步骤填写完整(滑动变阻器最大阻值为 R₀)：

①闭合开关 S,调节滑动变阻器的滑片,当滑片位于最左端时,读出此时电流表的示数,记为$ I_1；$
②______,读出此时电流表的示数,记为$ I_2；$
③未知电阻 Rₓ= ______(用已知量和测量量表示)。

答案： ②将滑片移到最右端 ③$\frac{I_{2}R_{0}}{I_{1}-I_{2}}$
