《2025年名师金典八年级科学上册浙教版》

【实验新情景】

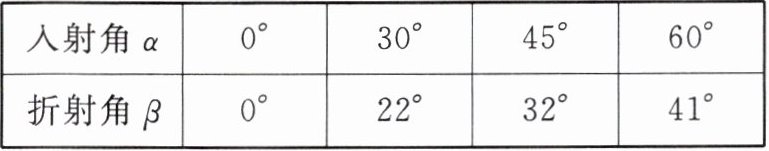

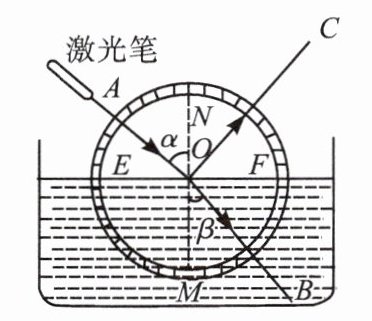

小强同学利用如图所示的实验装置探究“光的折射规律”。在玻璃水槽中竖直放置的光屏是由 E 和 F 两个半圆形光屏组成的,NOM 为两半圆的分界线,其中光屏 F 可绕直径 NOM 前后折转。实验测量数据如表所示：
| 入射角α | 0° | 30° | 45° | 60° |
| 折射角β | 0° | 22° | 32° | 41° |


(1)在探究中,该同学在清水中滴入几滴牛奶并搅匀,在水面上方的空气中熏了点烟雾,以上做法是为了______。
(2)分析表中数据,可得出结论：
①光从空气斜射到水面时,将同时发生______和______现象。
②折射光线和入射光线位于______(填“同一”或“不同”)的介质中。
③光从空气斜射到水面时,折射角随入射角的增大而______(填“增大”“减小”或“不变”),且折射角______(填“大于”“小于”或“等于”)入射角。
④当光从空气垂直射到水面时,折射角大小等于______度。所以当光从空气射入水中时,光的传播方向______(填“一定”或“不一定”)发生改变。
(3)让一束光沿着图中 BO 方向射向水面时,发现光线沿着 OA 方向折射进入空气,这表明：光的折射现象中,光路是______的；激光经过水面反射时的反射角大小等于______(填“α”或“β”)。
(4)在实验时,小明同学沿 AO 方向射入一束光,F 光屏上没有反射光和折射光,可能的原因是______。
(5)根据实验结果,可以得出推论：
①当入射角为 50°时,折射角大小的范围是______。
A. β＜32°
B. 32°＜β＜41°
C. β＞41°
②当光从水中以 32°入射角斜射到空气中时,折射角为______。

答案：
(1)更好的显示光路
(2)①反射　折射
②不同
③增大 小于
④0 不一定
(3)可逆 β
(4)F光屏绕直径NOM折转了一定角度,E和F不在同一平面
(5)①B②45°

1. 如图 1 所示,一束光线沿着圆心 O 射入玻璃球,请画出光线射出玻璃球的光路图。

答案：

2. 光由空气进入玻璃中时发生反射和折射,如图 2 所示。请画出该光路图中的法线 MN 和界面 PQ。

答案：
