《2025年启东中学作业本九年级物理上册苏科版宿迁专版》

1. 物理学中,将在力的作用下可绕一固定点转动的硬棒称为杠杆. 杠杆可以是直的,也可以是弯曲的.
2. 杠杆的五要素:(1)杠杆绕着转动的点叫支点;(2)使杠杆转动的力叫动力;(3)阻碍杠杆转动的力叫阻力;(4)从支点到动力作用线的距离叫动力臂;(5)从支点到阻力作用线的距离叫阻力臂.

答案： 1.力 转动 弯曲 2.
(1)支点
(2)使杠杆转动
(3)阻碍杠杆转动
(4)支点 动力作用线
(5)支点 阻力作用线

1. 支点一定在杠杆上,力的作用点一定在杠杆上,力臂不一定在杠杆上.(均选填“一定”或“不一定”)

答案： 1.一定 一定 不一定

2. 在如图所示的杠杆中,O是支点,若$F_{1}$是动力,则$F_{2}$是阻力,动力臂是OB,阻力臂是OA.

答案： 2.支点 阻力 OB OA

3. 关于杠杆,下列说法中正确的是 (B)
A.杠杆不一定有支点
B.杠杆可以是直的,也可以是弯曲的
C.杠杆的动力臂不可能等于阻力臂
D.杠杆的长度总等于动力臂与阻力臂之和

答案： 3.B

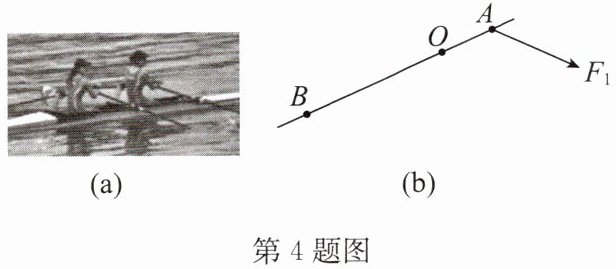

4. (2024·丰县期中)按要求作图(请保留作图痕迹). 图(a)所示为杭州亚运会赛艇比赛现场. 船桨可视为杠杆AOB,图(b)为其简化图,O为支点,$F_{1}$为动力,请在图(b)中画出$F_{1}的力臂l_{1}$、作用在B点的阻力$F_{2}$.

答案：

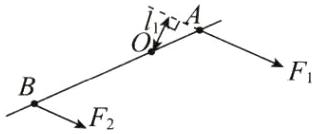

4.如答图所示

第4题答图
