《2025年通城学典暑期升级训练八年级物理苏科版延边大学出版社》

9. 某同学用激光笔照射玻璃砖探究光学规律时,观察到光在玻璃砖中的传播路径如图所示。请画出入射光线AO的反射光线和折射光线的大致位置。

答案：

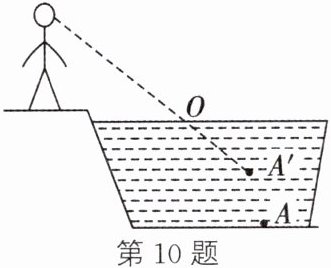

10. 在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来的深度要大,不能贸然下水游泳。如图所示为对这一现象的解释,其中A为水底的物体,$A'$是岸边学生看到的A的像。请在图中作出过O点的入射光线和折射光线。

答案：

11. (河南中考)如图所示,观光水池中,一束红光沿AO方向从水中射入空气,折射光线为$OA'$。若另一束红光沿BO方向从水中射入空气,请大致画出入射光线BO的折射光线,并标出对应的折射角r。

答案：

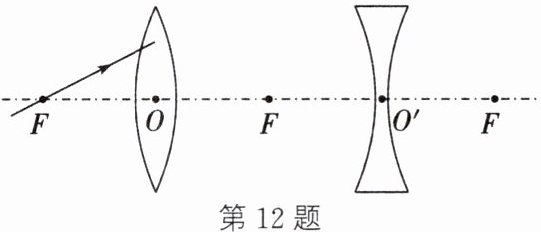

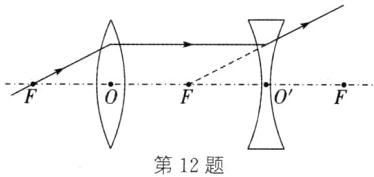

12. 如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线画出相应的折射光线。

答案：

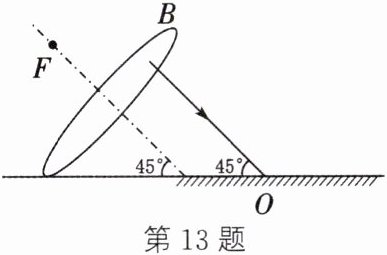

13. 如图所示,凸透镜斜放,其主光轴与水平线成$45^{\circ }$角,F是焦点。一条入射光线经过凸透镜折射后,入射到水平放置的平面镜上被反射,已知折射光线BO与平面镜成$45^{\circ }$角,请完成光路图,画出BO的入射光线和经平面镜反射的反射光线。

答案：

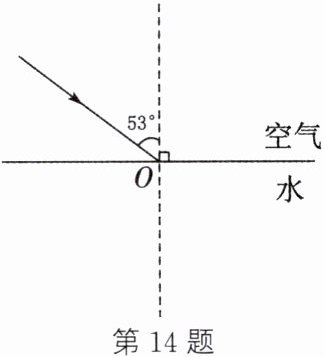

14. 一束激光从空气中以如图所示的角度射入水中,其反射光线与折射光线刚好垂直。请在图中画出反射光线和折射光线,并标出折射角的大小。

答案：

15. *跨学科实践日常生活如图所示,小明同学站在水池旁,通过水面恰好看见空中的鸟和水中的鱼重合。A点代表小明的眼睛,B点代表看到的鸟和鱼。请画出鸟(用C点表示)和鱼(用D点表示)原来的位置,并画出小明看到鸟和鱼的大致光路图。

答案：
如图所示
易错提示
人眼看到水中物体和水面上的物体都是虚像
人眼通过水面看见水中的鱼和空中的鸟,是鱼和鸟的像。看到的鱼是光从鱼身上反射出从水中到空气中,由于光的折射形成的虚像;看到的鸟是鸟通过水面成的虚像。两像重合,根据平面镜成像特点,作出鸟的位置。根据光的折射规律,看到的鱼在实际鱼的位置的上方,作出光路。
