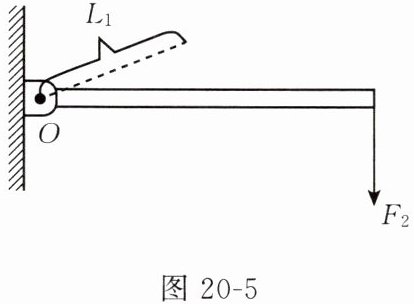

5. 如图 20 - 5 所示,轻质杠杆在力$F_{1}$、$F_{2}$的作用下处于平衡状态,$L_{1}为F_{1}$的力臂。请在图中画出$F_{1}的示意图及F_{2}的力臂L_{2}$。
答案：
【解析】：
本题考查杠杆的相关知识，包括力的示意图的画法以及力臂的画法。
画$F_{1}$的示意图：根据杠杆平衡条件，力$F_{1}$与力臂$L_{1}$垂直。从支点$O$作$L_{1}$的垂线，此垂线方向即为$F_{1}$的方向，由于杠杆在$F_{1}$、$F_{2}$作用下平衡，$F_{2}$使杠杆逆时针转动，所以$F_{1}$应使杠杆顺时针转动，由此确定$F_{1}$的方向沿$L_{1}$垂线斜向上，在$F_{1}$方向上画出带箭头的线段表示$F_{1}$。
画$F_{2}$的力臂$L_{2}$：力臂是从支点到力的作用线的垂直距离。过支点$O$作$F_{2}$作用线的垂线，支点$O$到垂足的距离就是$F_{2}$的力臂$L_{2}$，用大括号标出并标注$L_{2}$。
【答案】：
图略（$F_{1}$沿$L_{1}$垂线斜向上，$L_{2}$为过$O$点作$F_{2}$作用线的垂线，用大括号标出并标注$L_{2}$ ）。
本题考查杠杆的相关知识，包括力的示意图的画法以及力臂的画法。
画$F_{1}$的示意图：根据杠杆平衡条件，力$F_{1}$与力臂$L_{1}$垂直。从支点$O$作$L_{1}$的垂线，此垂线方向即为$F_{1}$的方向，由于杠杆在$F_{1}$、$F_{2}$作用下平衡，$F_{2}$使杠杆逆时针转动，所以$F_{1}$应使杠杆顺时针转动，由此确定$F_{1}$的方向沿$L_{1}$垂线斜向上，在$F_{1}$方向上画出带箭头的线段表示$F_{1}$。
画$F_{2}$的力臂$L_{2}$：力臂是从支点到力的作用线的垂直距离。过支点$O$作$F_{2}$作用线的垂线，支点$O$到垂足的距离就是$F_{2}$的力臂$L_{2}$，用大括号标出并标注$L_{2}$。
【答案】：
图略（$F_{1}$沿$L_{1}$垂线斜向上，$L_{2}$为过$O$点作$F_{2}$作用线的垂线，用大括号标出并标注$L_{2}$ ）。

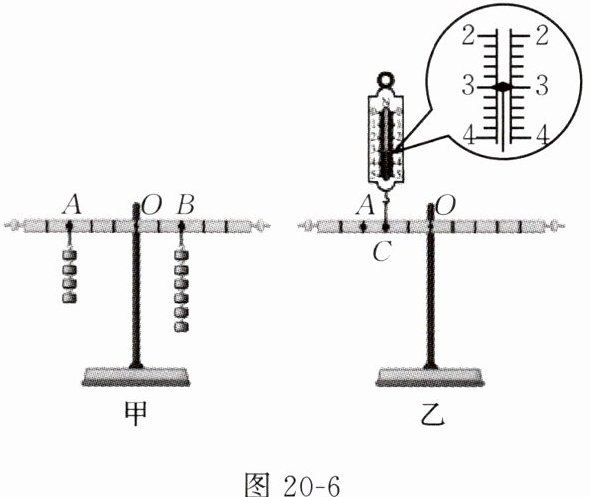

6. 利用如图 20 - 6 所示的实验装置探究杠杆的平衡条件。杠杆上相邻刻度线之间的距离相等,钩码均相同。
(1)将杠杆安装在支架上,若杠杆右端下沉,则应将杠杆右侧的平衡螺母向
(2)如图 20 - 6 甲所示,杠杆在水平位置平衡。若将杠杆左右两侧各去掉两个钩码,则杠杆
(3)如图 20 - 6 乙所示,若用弹簧测力计在杠杆 C 点竖直向上拉,悬挂在 A 点的钩码总重为
(1)将杠杆安装在支架上,若杠杆右端下沉,则应将杠杆右侧的平衡螺母向
左
(选填“左”或“右”)调,直至杠杆在水平位置平衡。(2)如图 20 - 6 甲所示,杠杆在水平位置平衡。若将杠杆左右两侧各去掉两个钩码,则杠杆
右
(选填“左”或“右”)端将下沉。(3)如图 20 - 6 乙所示,若用弹簧测力计在杠杆 C 点竖直向上拉,悬挂在 A 点的钩码总重为
2
N 时,才能使杠杆在水平位置平衡。在此基础上,弹簧测力计顺时针旋转一个小角度,若要使杠杆仍在水平位置平衡,则弹簧测力计的示数会变大
(选填“大”或“小”)。
答案：
（1)左 （2)右 （3)2 大
