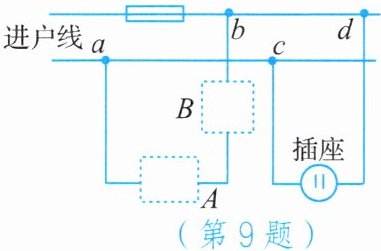

9. 小明想在家里安装一盏照明灯,如图所示是他设计的电路,请你帮他在图中的虚线框内分别接入开关和电灯:A处接开关,B处接电灯。小明请电工师傅正确安装完毕后,闭合开关,电灯不亮。电工师傅用测电笔分别测试电灯两接线处和插座的两孔时发现,测电笔的氖管都发光,则电路的故障为零线短路。

答案： 开关　电灯　零线短路

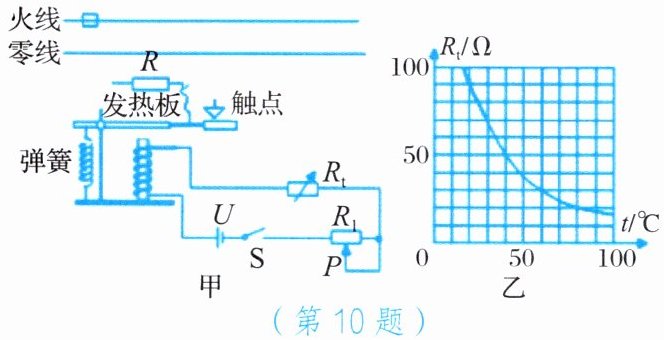

10. 某兴趣小组的同学设计了如图甲所示的恒温水箱温控电路,由工作电路和控制电路组成。工作电路主要元件为一块发热板R,工作时接通,不工作时断开;控制电路中电源电压U恒为30V,热敏电阻$R_{t}$作为感应器探测水温,置于恒温水箱内,其阻值随温度变化的关系如图乙所示,滑动变阻器$R_{1}$上标有"300Ω 1A"的字样,可以调节水箱的最高控制温度。闭合开关S,当通过电磁铁线圈的电流不小于100mA时,衔铁会被吸下,停止加热。(不计继电器线圈的电阻)
(1)请用导线将工作电路连接完整。
(2)当水温为$20^{\circ}C$、滑动变阻器的滑片P在最右端时,请通过计算分析说明此时发热板R是否工作。
(3)根据需要,最高水温在$40-80^{\circ}C$调节,求滑动变阻器$R_{1}$的阻值变化范围。

答案：
10.

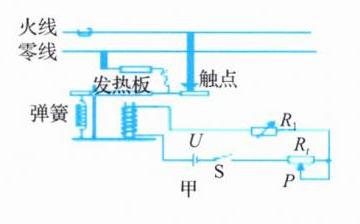

(1)如右图所示。
(2) $ I_{\text {串 }}=\frac{U}{R_{\text {串 }}}=\frac{30 \mathrm{~V}}{90 \Omega+300 \Omega} \approx 0.077 \mathrm{~A}=77 \mathrm{~mA}＜100 \mathrm{~mA} $，即此时衔铁不会被吸下，工作电路未被接通，发热板工作。
(3) $ 10-250 \Omega $
