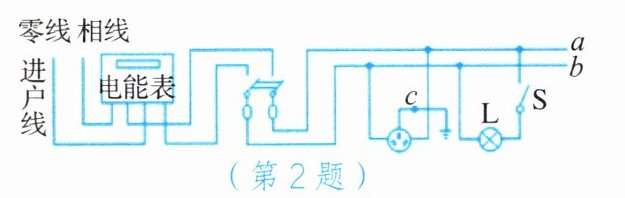

2. 右图是家庭电路示意图,下列说法正确的是(D)

A.与开关S直接相连的导线a是零线
B.电能表示数的单位是千瓦
C.若在导线a和b之间接一个灯泡$L_{1}$,则$L_{1}$与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但存在安全隐患

答案： D

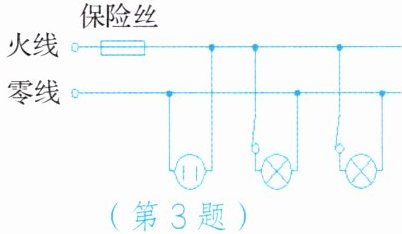

3. 在如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭。经检查,保险丝完好,用测电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是(C)

A.插座发生短路了
B.进户的火线断了
C.进户的零线断了
D.某盏电灯的灯丝断了

答案： C

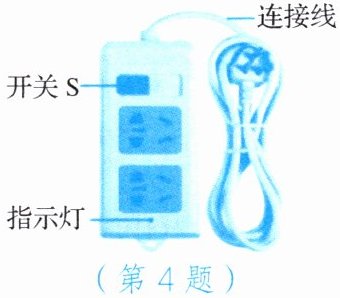

4. 将如图所示完好的接线板连入家庭电路中,闭合开关S,指示灯发光。再将台灯插入接线板上的插座,台灯与指示灯都能发光。则(C)

A.该接线板的连接线内只有火线和零线两根导线
B.台灯与指示灯串联,并受开关S控制
C.台灯与指示灯并联,开关S在干路上
D.该接线板上有5个插孔会使检测的测电笔氖管发光

答案： C
