《2025年玩转全课程八年级科学全一册浙教版》

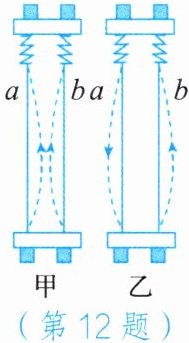

12. 科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示导线通电前、后的情况)。

(1) 由图可知,两平行通电导线之间有力的作用。当通入的电流方向相同时,导线相互吸引;当通入的电流方向相反时,导线相互排斥。
(2) 判断通电直导线周围磁场方向的方法:用右手握导线,大拇指指向电流方向,四指环绕的方向就是通电直导线周围的磁场方向。根据这个方法,请你判定图甲中导线a通电后在导线b处产生的磁场方向为垂直于纸面向里。
(3) 出现上述现象的原因:通电导线a周围产生的磁场对通电导线b有力的作用。当导线a中的电流方向改变时,其磁场的方向也发生改变,导线b的受力方向随之改变。
(4) 由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过磁场来实现的。

答案：
(1)吸引 排斥
(2)向里
(3)力
(4)磁场

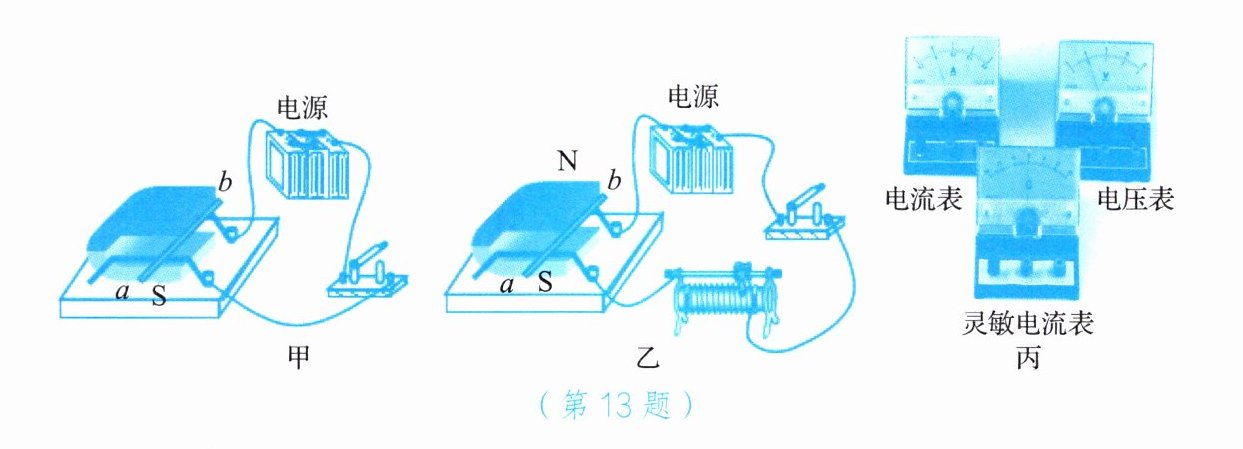

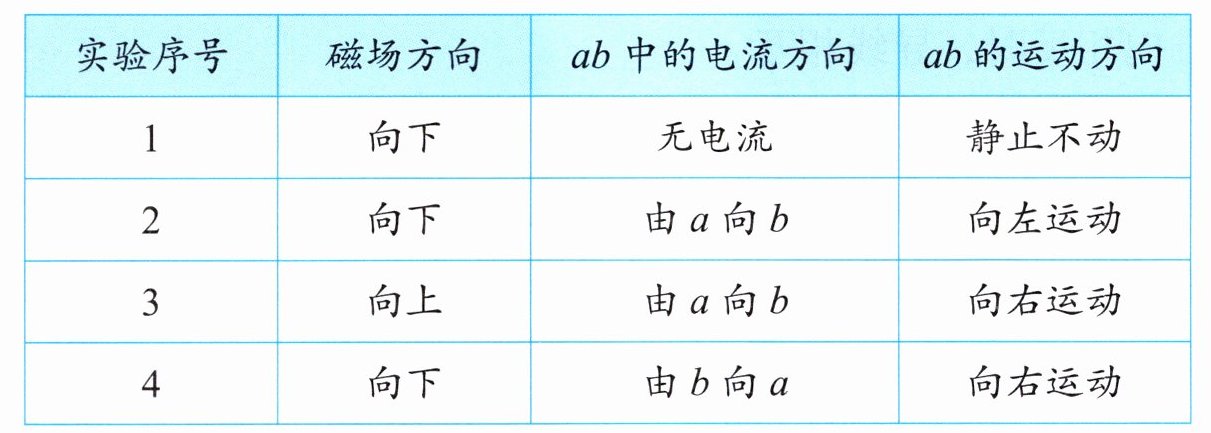

13. 如下页图所示,图甲是“探究磁场对通电导线的作用”的实验装置图,小科同学实际探究时,在电路上连接了一个滑动变阻器,如图乙所示,实验记录如下页表所示:


(1) 图乙中小科在电路中接入滑动变阻器的作用是____保护电路____。
(2) 比较2和3两组实验,说明通电导线在磁场中的受力方向与____磁场方向____有关;比较____2和4____两组实验,说明通电导线在磁场中的受力方向与电流方向有关。
(3) 小科想在图甲的基础上对实验进行改造,来探究影响感应电流方向的因素。为了观察到明显的实验现象,他要把图甲中的电源换成图丙中的____灵敏电流表____。

答案：
(1)保护电路
(2)磁场方向 2和4
(3)灵敏电流表
