《2025年玩转全课程八年级科学全一册浙教版》

8. 右图是动圈式话筒的部分结构。声波使振膜左右振动,连接在振膜上的线圈也随之振动,切割永磁体的磁感线产生电流,此过程中(A)

A.利用了电磁感应原理
B.利用了通电导体在磁场中受力的原理
C.利用了电流的磁效应
D.产生了直流电

答案： A

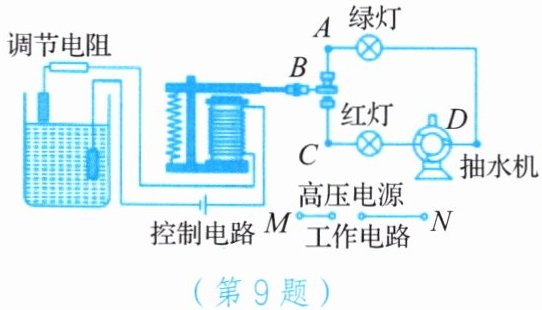

9. 由于暴雨所造成的城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路:当水位在安全位置以下时,绿灯亮,抽水机不工作;当水位到达安全位置上限时,红灯亮,抽水机开始工作。上图是小明还未连接完成的电路,小明接下去的电路连接应该是(B)

A.M接A,N接B
B.M接B,N接D
C.M接B,N接C
D.M接A,N接D

答案： B

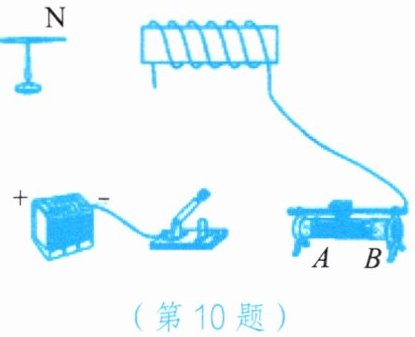

10. 请用笔画线代替导线,将下页图所示的实物图补充完整。要求:①小磁针的指向满足图示方向;②滑动变阻器的滑片向A端移动后,通电螺线管的磁性减弱;③原有导线不得更改。

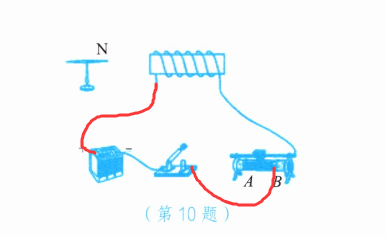

答案：
