《2025年玩转全课程八年级科学全一册浙教版》

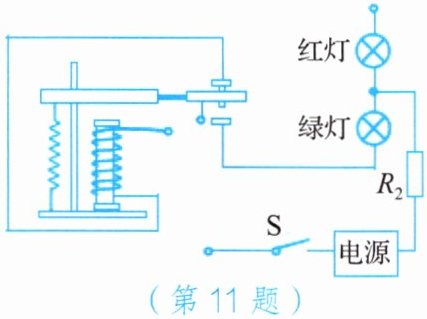

11. 下图是小敏设计的一个红、绿两灯能交替发光的电路。请将未完成的电路补充完整。

答案：

12. 方方按右图电路进行实验。闭合开关后,小磁针发生偏转。当小磁针静止时,N极指向下方(选填“上方”或“下方”)。向左移动滑动变阻器的滑片至某一位置时,硬币突然被吸起,此现象说明通电螺线管周围的磁场强弱与电流大小有关。

答案： 下方 电流大小

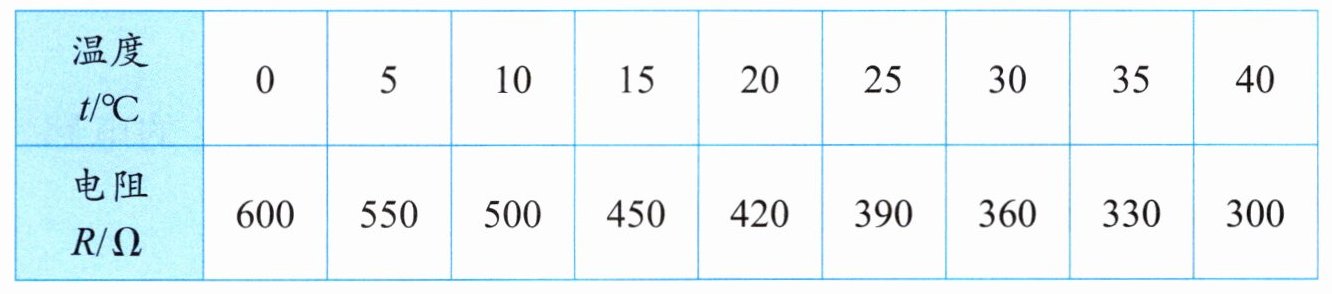

13. 右图是某兴趣小组为学校办公楼空调设计的自动控制装置,R是热敏电阻,其阻值随温度变化关系如下页表所示。已知继电器的线圈电阻$R_{0}= 10Ω$,电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时,继电器的衔铁被吸合,空调电路正常工作。

(1) 说明该自动控制装置的工作原理。
(2) 计算说明该空调的启动温度。
(3) 为了节省电能,将空调启动温度设定为$30^{\circ }C$,控制电路中需要再串联多大的电阻?

答案： 13.
(1)随室内温度的升高,热敏电阻的阻值减小,控制电路中电流增大,当电流达到15mA时,衔铁被吸合,右侧空调电路连通,空调开始工作;当温度下降时,控制电路电阻增大,电流减小,减小到一定值时,右侧空调电路断开,这样就实现了自动控制。
(2)空调的启动温度是25℃。
(3)需要再串联一个30Ω的电阻。
